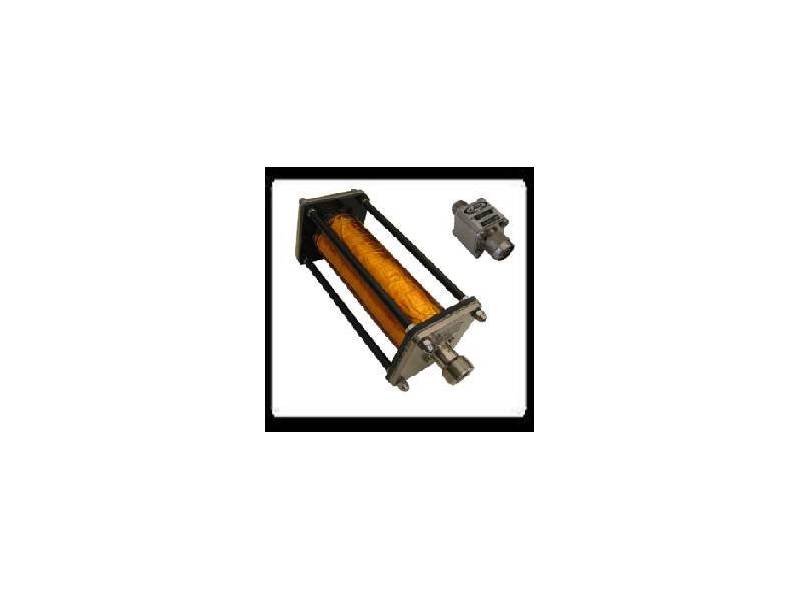

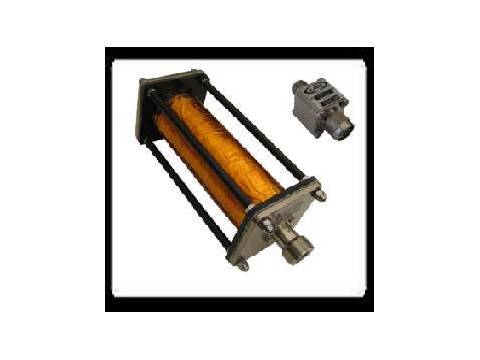

Boczniki prądowe AC Ohm-Labs CSA do 100 A @100 kHz

Producent:

Ohm-Labs
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Przegląd produktu

Boczniki prądowe Ohm-Labs CSW 100 mA - 300 A

Seria koncentrycznych boczników prądu przemiennego CSA firmy Ohm-Labs została zaprojektowana jako wzorce kalibracyjne do pomiaru prądu AC do wysokich częstotliwości. Jako wzorce rezystancji prądu przemiennego można zastosować boczniki CSA o niższym prądzie.

Boczniki CSA są zoptymalizowane dla napięcia wyjściowego 1 V. Modele standardowe zapewniają nakładające się zakresy, co pozwala na pokrycie prawie wszystkich zastosowań pomiarowych. Specjalnie skonstruowane elementy foliowe do 2 A zapewniają niską indukcyjność i płaską charakterystykę częstotliwościową.

Powyżej 2 A, w przeciwieństwie do innych dostępnych na rynku boczników prądu przemiennego, które wykorzystują rezystory chipowe w konstrukcji „klatkowej”, Ohm-Labs wykorzystuje prawdziwie współosiową konstrukcję foliową, zapewniającą ścisłą zgodność AC-DC do 100 A przy 100 kHz. Dokładna obróbka cieplna i charakterystyka stopu oporowego na folię dają niskie współczynniki temperaturowe, przy minimalnych zmianach przy przyłożonym prądzie 0-100%. Potencjalne połączenie jest typu męskiego N.

Prąd do 10 A to typ N żeński. Podłączenie prądu 20, 50 i 100 A odbywa się za pomocą złączy żeńskich LC. Trójniki współosiowe, o wartości znamionowej 10 A lub 100 A, umożliwiają kalibrację porównawczą boczników prądu przemiennego.

Boczniki CSA są dostępne w zestawie (zestaw CSA), zawierającym złącza i skrzynki transportowe. Wszystkie boczniki obejmują akredytowaną kalibrację ISO/IEC 17025 dla pełnego prądu stałego i różnicy AC-DC do 100 kHz.

Boczniki koncentryczne CSA prowadzone są od środkowego sworznia do obudowy, równolegle ze źródłem lub jednostką pomiarową. Dostępne są standardowe rezystory koncentryczne prądu przemiennego do połączenia szeregowego od środkowego sworznia do środkowego sworznia  Wszystkie boczniki Ohm-Labs objęte są dwuletnią gwarancją.

Kluczowe cechy

  • <1 mA do 100 A, DC do 100 kHz
  • Coaxial construction
  • AC-DC zgodnosć
  • akredytowane wzorcowanie w standardzie

Porównanie modeli CSA – Bocznikowe rezystory AC/DC o wysokiej dokładności


ModelPrąd znamionowy (A)Rezystancja (Ω)Dokładność DC*10 kHz100 kHz
CSA-0.10,110<0,01%<20 ppm<50 ppm
CSA-0.20,25<0,01%<20 ppm<50 ppm
CSA-0.50,52<0,01%<20 ppm<50 ppm
CSA-111<0,02%<20 ppm<50 ppm
CSA-220,5<0,02%<20 ppm<50 ppm
CSA-550,199 – 2,01<0,02%<20 ppm<50 ppm
CSA-10100,099 – 0,101<0,02%<20 ppm<150 ppm
CSA-20200,048 – 0,052<0,02%<50 ppm<200 ppm
CSA-50500,0195 – 0,0215<0,05%<100 ppm<300 ppm
CSA-1001000,0095 – 0,0105<0,05%<200 ppm<500 ppm
CSA-Tee10 A – Szeregowy Tee koncentrycznyCSA-T100100 A – Tee koncentryczny
CSA-SetZestaw 10 boczników (0,1–100 A), 10 A & 100 A Tee, adaptery, walizka
CSA-mA0,1 mA do 50 mA – Rezystory AC<0,01%<100 ppm

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".
