Precyzyjne boczniki wysokoprądowe Ohm-Labs CS 500 - 3000A, Znamionowe dla ciągłego pełnego prądu
Precyzyjne boczniki prądowe CS-500 do CS-3000 przeznaczone są do precyzyjnego pomiaru wyższych prądów. Niedawne ulepszenie projektu poprawiło dokładność tych boczników.
Boczniki serii CS są przystosowane do pełnego prądu ciągłego bez utraty dokładności. Ciepło generowane przez prąd pomiarowy jest odpowiednio rozpraszane przez powierzchnię odsłoniętych elementów.
Modele CS-500 do CS-3000 mają otwartą konstrukcję z równoległymi ostrzami. Stwierdzono, że dobrze zgadzają się między cyklami DC i 50/60, ale nie są zalecane do stosowania impulsowego lub wysokiej częstotliwości.
Wszystkie boczniki dostarczane są z akredytowaną kalibracją ISO 17025 dla pełnego prądu znamionowego. Dostępne są czujniki RTD 100 omów, termopara typu T i czujniki termistorowe 10 K.
W zakładce "Do pobrania" znajduje opis wykonania pomiarów z wykorzystaniem 100Ω RTD połączonego z bocznikiem prądowym ("Temperature Option"). Dzięki temu można pozyskać charakterystykę prądowo-temperaturową.
Model | Prąd znamionowy (A) | Rezystancja nominalna (μΩ) | Napięcie przy prądzie znamionowym (mV) | Moc znamionowa (W) | Dokładność* | Wymiary (cm / in) | Masa |
---|---|---|---|---|---|---|---|
CS-500 | 500 | 200 | 100 | 50 W | <0,02% | 60×10×13 cm | 7 kg |
CS-1000 | 1000 | 100 | 100 | 100 W | <0,025% | 70×13×13 cm | 17 kg |
CS-1500 | 1500 | 40 | 60 | 90 W | <0,04% | 48×13×13 cm | 15 kg |
CS-2000 | 2000 | 20 | 40 | 80 W | <0,04% | 48×18×13 cm | 22 kg |
CS-3000 | 3000 | 10 | 30 | 90 W | <0,04% | 38×18×13 cm | 20 kg |
Użyj formatu: CS-X-Y, gdzie:
X = prąd znamionowy (A)
Y = napięcie znamionowe (mV)
Na przykład:
CS-500-100 = 500 A, 100 mV, 0,0002 Ω
CS-250-100 = 250 A, 100 mV, 0,0004 Ω
Uwaga: Dokładność może być obniżona dla wersji niestandardowych.
Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".
Stabilizowane termicznie wielozakresowy bocznik 0-3A, 10A, 30A, 100A, 300A, zwiększona...
Ohm-Labs precyzyjne boczniki prądowe 0.1-10A
Precyzyjne boczniki prądowe Ohm-Labs CS 20 - 50A, dokł. <0.01 %

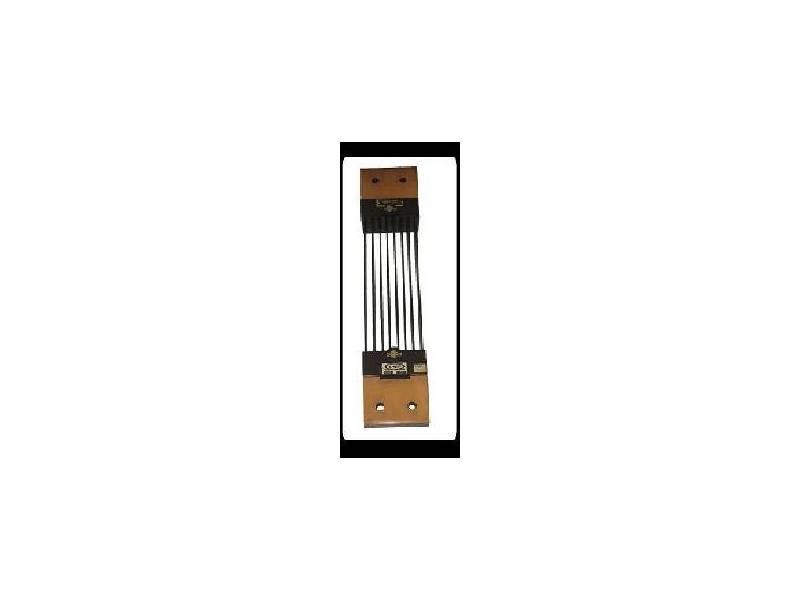

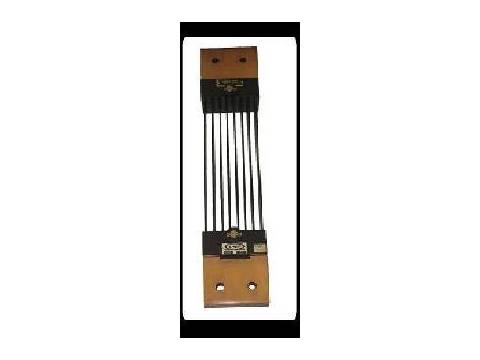

Precyzyjne boczniki prądowe Ohm-Labs CS 100 - 300A, dokł. <0.01 %
