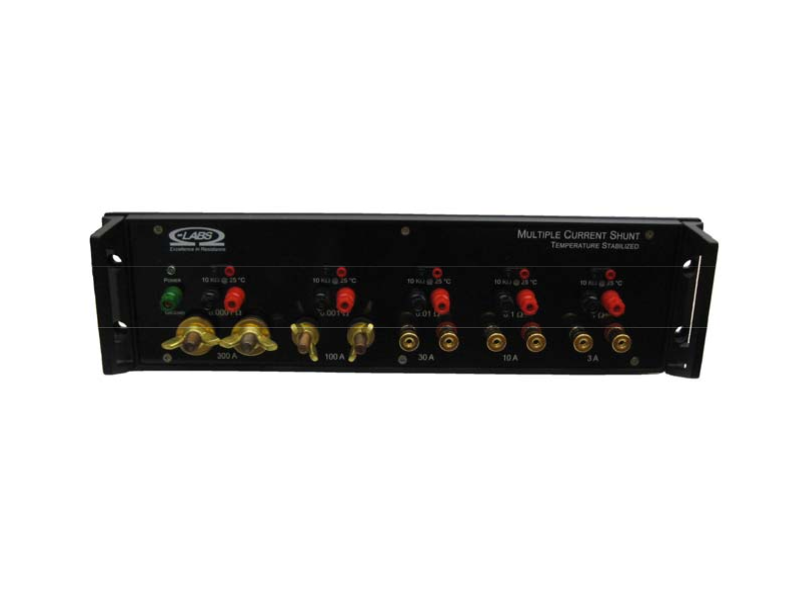

Wielozakresowy bocznik prądowy Ohm-Labs MCS - stabilizowany termicznie, szeroki zakres: 0.1 A - 300 A

Producent:

Ohm-Labs
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Przegląd produktu

Stabilizowane termicznie wielozakresowy bocznik 0-3A, 10A, 30A, 100A, 300A, zwiększona dokładność, wysoka odporność na zmiany temperatury zewn., wykorzystanie DC lub AC, łatwy w transporcie

Dzięki nowym funkcjom, wielozakresowy bocznik prądowy MCS firmy Ohm-Labs po raz pierwszy przezwycięża większość głównych problemów z dokładnym pomiarem prądu.

Tradycyjnie w pasywnych bocznikach ciepło zmienia ich opór, a tym samym ich napięcie wyjściowe. Różne strategie - w tych zastosowanie wiatraków, miało ten problem wyeliminować.

Moduły chłodzące MCS załączają się samoczynnie. Termistor wbudowany w zawór boczny monitoruje temperaturę. Gdy temperatura wzrasta wraz z zastosowaniem prądu, moduły chłodzące usuwają ciepło, zmniejszając główne źródło niepewności w bieżącym pomiarze.

Konstrukcja magistrali wewnętrznej minimalizuje błędy połączeń wspólne dla wielu innych urządzeń sterujących.

Zestaw termistorów 10 K pozwala użytkownikowi monitorować temperaturę każdego bocznika podczas użytkowania.

Wszystkie boczniki w MCS mają konstrukcję bifilarną, zapewniającą ścisłą zgodność ac/dc.

Akredytowana przez ISO 17025, identyfikowalna przez NIST kalibracja obejmuje pełny zakres prądowy każdego bocznika. Raport z kalibracji zawiera charakterystykę prądowo-temperaturową dla każdego bocznika.

Za cenę niższą niż koszt pięciu oddzielnych precyzyjnych boczników, MCS zapewnia doskonałą wydajność i większą wszechstronność.

Poniżej wymieniono standardowe modele boczników. Niestandardowe lub specjalne wartości boczników mogą być dostarczone w celu spełnienia wymagań testowych.

Kluczowe cechy

  • Szeroki zakres: Od <1 do 300 A
  • Wysoka odporność na zmiany temperatury otoczenia
  • Zasilanie prądem AC lub DC
  • Współczynnik temperaturowy rezystancji: <5 ppm / °C, 18-30 °C
  • Współczynnik mocy (ppm/W): 1Ω <1; 0.1Ω <2; 0.01Ω <5; 0.001Ω <10; 0.000 1Ω <30
  • 12-miesięczna stabilizacja <10 ppm
  • Połączenia: Dla prądu: 3/10/30 A: pozłacane oprawy. 100 A i 300A: gwintowane
  • 100-240 VAC, 50/60 Hz
  • Gwarancja 2 lata

Wymiary

  • 47x15x46 cm

  • Waga: 20 kg

Akcesoria

  • Zestaw kabli, pojemnik transportowy

Porównanie modeli MCS

Prąd
(I)
Rezystancja
w Ohmach
Napięcie przy
Prądzie Znamionowym I (V)
Dokładność
w %
3 A13<0.01
10 A0.11<0.01
30 A0.010.3<0.01
100 A0.0010.1<0.01
300 A0.00010.03<0.05

bocznik prądowy Ohm-Labs w NDN
