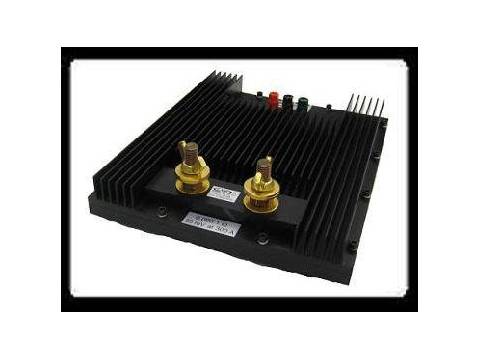

Precyzyjne boczniki prądowe Ohm-Labs CS 100 - 300A, dokł. <0.01 %
Seria CS firmy Ohm-Labs to precyzyjne boczniki prądowe, zaprojektowane do najbardziej wymagających pomiarów np. przeznaczone są do zastosowań wymagających najwyższej dokładności kalibracji i metrologii. Producent zapewnia o długotrwałej stabilności oraz niskich współczynnikach temperaturowych oraz mocy. Zaprojektowane do użycia w laboratorium, obudowane wystarczająco by można było z nich korzystać w szerokich zakresach temperaturowych oraz przy wibracjach i uderzeniach.
Boczniki CS mają konstrukcję bifilarną i niską reaktancję. Można ich używać praktycznie bez pogorszenia dokładności przy 50/60 Hz i z zachowaniem ścisłej zgodności przy wyższych częstotliwościach.
Współczynnik temperaturowy rezystancji jest mniejszy niż 5 ppm/°C (CS-100 i CS-200); CS-300 wynosi mniej niż 20 ppm/°C. Podłączenie odbywa się za pomocą słupków ze stopu miedzi. Wewnętrzna konstrukcja magistrali minimalizuje błędy połączeń typowe dla wielu innych boczników.
Każdy bocznik zawiera kalibrację z akredytacją ISO17025, identyfikowalną przez NIST dla pełnego prądu znamionowego.
Określone przez klienta punkty pomiarowe mogą być dostarczone na żądanie. Wymienione są standardowe modele CS; inne kombinacje amper/wolt są dostępne na żądanie.
W zakładce "Do pobrania" znajduje opis wykonania pomiarów z wykorzystaniem 100Ω RTD połączonego z bocznikiem prądowym ("Temperature Option"). Dzięki temu można pozyskać charakterystykę prądowo-temperaturową.
Model | Prąd (A) | Rezystancja (Ohm) | Napięcie wyjściowe (V) | Dokładność* |
---|---|---|---|---|
CS-100 | 100 | 1 mΩ | 0,1 | 0,01% |
CS-200 | 200 | 1 mΩ | 0,2 | 0,02% |
CS-300 | 300 | 0,1 mΩ | 30 mV | 0,025% |
Dla wartości specjalnych używaj formatu:
CS-X-Y, gdzie X = prąd (A), Y = napięcie wyjściowe (V)
Na przykład: CS-100-1 = 100 A, 1 V, 10 mΩ, dokładność 0,03%
Częstotliwość | Różnica AC–DC |
---|---|
60 Hz | < 0,01% |
100 Hz | < 0,015% |
1 kHz | < 0,1% |
Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".
