Precyzyjne boczniki prądowe Ohm-Labs CS 20 - 50A, dokł. 0.01 %

Producent:

Ohm-Labs
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Przegląd produktu

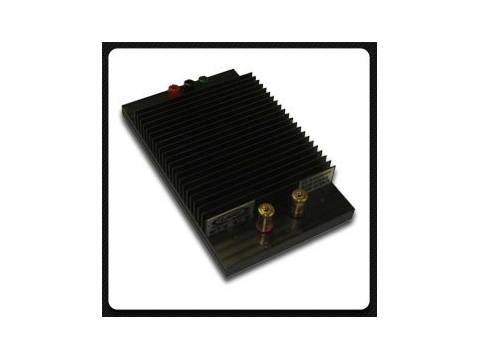

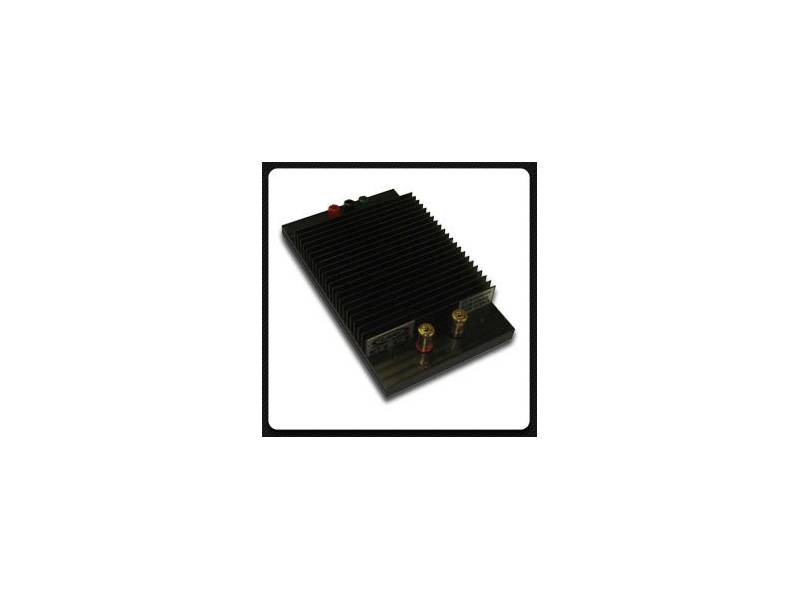

Precyzyjne boczniki prądowe Ohm-Labs CS 20 - 50A, dokł. <0.01 %

Seria CS firmy Ohm-Labs to precyzyjne boczniki prądowe, zaprojektowane do najbardziej wymagających pomiarów np. przeznaczone są do zastosowań wymagających najwyższej dokładności kalibracji i metrologii. Producent zapewnia o długotrwałej stabilności oraz niskich współczynnikach temperaturowych oraz mocy. Zaprojektowane do użycia w laboratorium, obudowane wystarczająco by można było z nich korzystać w szerokich zakresach temperaturowych oraz przy wibracjach i uderzeniach.

Boczniki CS-20 i CS-50 wykazują bliską zgodność z wartościami prądu stałego. Szacuje się, że różnica AC/DC jest mniejsza niż 0,02% przy 1 kHz.

Niestandardowa obróbka cieplna firmy Ohm-Labs zmniejsza współczynnik temperaturowy rezystancji do mniej niż 5 ppm/°C. Minimalizuje to zmianę rezystancji wraz z przyłożoną mocą. Podłączenie odbywa się za pomocą wysokiej jakości, pozłacanych zacisków, do których można podłączyć goły przewód, wtyki bananowe i widełki. Konstrukcja wewnętrzna wyeliminowała błędy połączeń typowe dla wielu innych boczników.

Na liście znajdują się standardowe modele 20 i 50 A, ale dostępne są inne kombinacje Amp/V. Ten typ obudowy jest zalecany dla mocy (I2R) do 25 watów.

Wszystkie boczniki są dostarczane z akredytacją ISO 17025 i identyfikowalną kalibracją NIST przy pełnym prądzie znamionowym.

W zakładce "Do pobrania" znajduje opis wykonania pomiarów z wykorzystaniem 100Ω RTD połączonego z bocznikiem prądowym ("Temperature Option"). Dzięki temu można pozyskać charakterystykę prądowo-temperaturową.

Kluczowe cechy

  • Wysoka dokładność
  • 20 - 50A
  • Dokładność <0.01 %
  • Niskie współczynniki temperaturowe i mocy
  • Odporne na błędy połączeń
  • Użycie przy prądzie DC oraz AC
  • Solidna obudowa

Porównanie modeli CS

ModelPrąd (A)Rezystancja (Ohm)Napięcie wyjściowe (V)Dokładność*
CS-20200,051,00,01%
CS-50500,010,50,01%

Dla wartości specjalnych używaj formatu:
CS-X-Y, gdzie X = prąd (A), Y = napięcie wyjściowe (V)
Na przykład: CS-15-1 = 15 A, 1 V, 0,0667 Ohm

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".
