Precyzyjne boczniki prądowe Ohm-Labs CS 0.1-10A

Producent:

Ohm-Labs
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Przegląd produktu

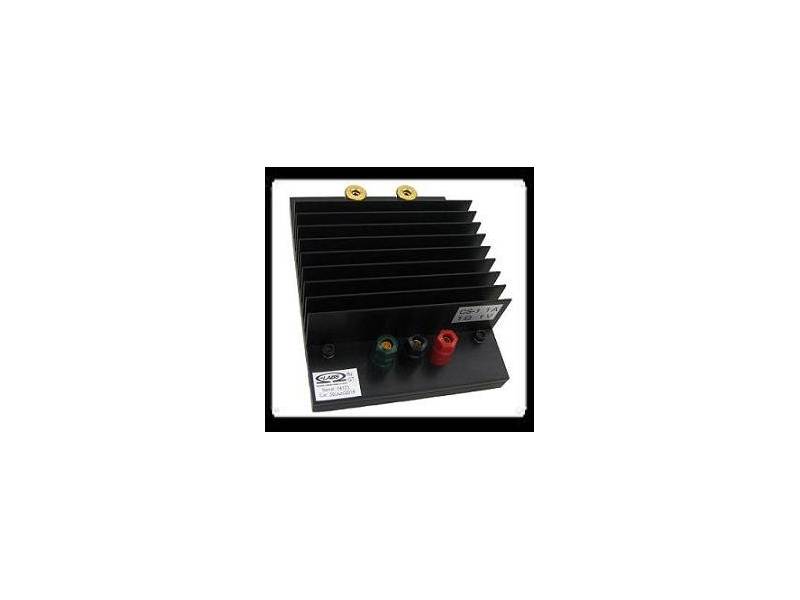

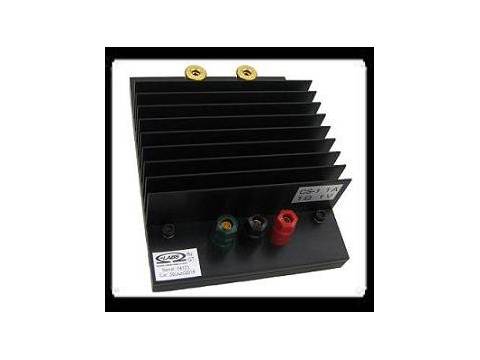

Ohm-Labs precyzyjne boczniki prądowe 0.1-10A

Seria CS firmy Ohm-Labs to precyzyjne boczniki prądowe, zaprojektowane do najbardziej wymagających pomiarów. Producent zapewnia o długotrwałej stabilności oraz niskich współczynnikach temperaturowych oraz mocy. Zaprojektowane do użycia w laboratorium, obudowane wystarczająco by można było z nich korzystać w szerokich zakresach temperaturowych oraz przy wibracjach i uderzeniach.  Każdy bocznik posiada akredytowaną kalibrację przez cały prąd znamionowy.

Boczniki prądowe Ohm-Labs charakteryzują się wysoką zgodnością pomiędzy AC i DC (różnica szacowana na poziomie 0,01% na 1kHz). Współczynnik temperaturowy rezystancji jest mniejszy niż 5ppm/℃ co minimalizuje zmianę rezystancji podczas wydzielania się ciepła (gdy duża moc).

Standardowe modele przedstawiono poniżej, lecz możliwe są inne kombinacje. W tym celu należy skontaktować się z naszym doradcą technicznym.

Błędy połączeń popularne w wielu bocznikach są minimalizowane za pomocą wewnętrznej struktury magistrali. Połączenia są wykonane z pozłacanych zacisków, które można podłączyć do złącz bananowych oraz blaszek połączeniowych.

W zakładce "Do pobrania" znajduje opis wykonania pomiarów z wykorzystaniem 100Ω RTD połączonego z bocznikiem prądowym ("Temperature Option"). Dzięki temu można pozyskać charakterystykę prądowo-temperaturową.

Kluczowe cechy

  • Wysoka dokładność
  • 0.1 - 10A
  • Niskie współczynniki temperaturowe i mocy
  • Odporne na błędy połączeń
  • Użycie przy prądzie DC oraz AC
  • Solidna obudowa

Porównanie modeli CS

ModelPrąd znamionowy (A)Rezystancja nominalna (Ohm)Napięcie przy prądzie znamionowym (V)Moc znamionowa (W)Dokładność*Wymiary fizyczne
CS-0.10,11010,1<0,005%13×16,5×6 cm, 1 kg
CS-11111<0,005%
CS-330,333 33313<0,005%
CS-550,215<0,01%
CS-10100,1110<0,01%

Dostępne są wartości specjalne na zamówienie – prosimy używać formatu:
CS-X-Y, gdzie X = prąd znamionowy (A), Y = napięcie znamionowe (V)
Na przykład: CS-2-1 = 2 A, 1 V, 0,5 Ohm

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".
