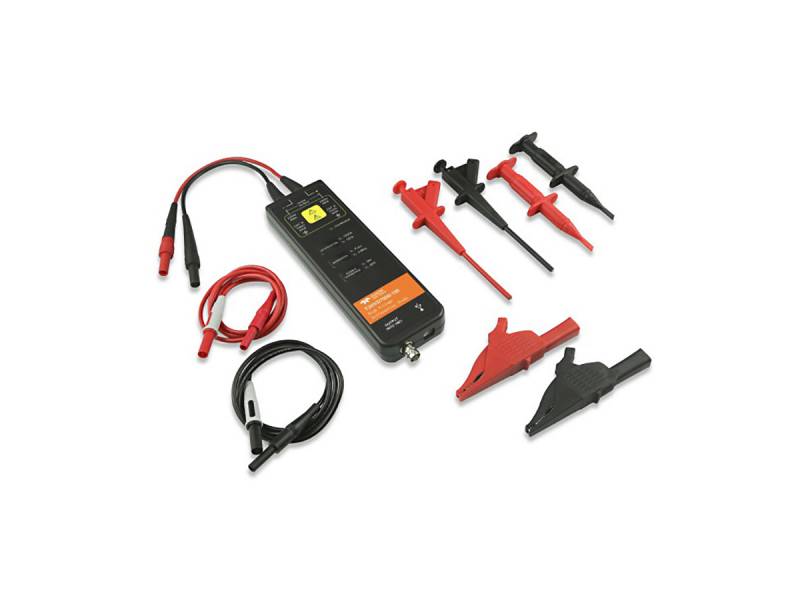

Wysokonapięciowa sonda różnicowa T3HVD7000-100 Teledyne LeCroy - 7 kV, 100 MHz

Wysokonapięciowa sonda różnicowa T3HVD7000-100 - 7 kV, 100 MHz, 2.5 pF, 40 MOhm, czas narastania < 3.5 ns

Specyfikacja T3HVD7000-100:

• Szerokość pasma (-3 dB): 100 MHz
• Czas narastania: ≤ 3,5 ns
• Wybór tłumienia/zakresu: 100 x / 1000 x
• Maksymalne napięcie różnicowe (DC + szczytowe AC): 100 x ± 700 V / 1000 x ± 7000 V
• Maksymalne napięcie wejściowe (V rms): CAT II 1000 V / CAT III 600 V
• Napięcie w trybie wspólnym (DC + szczytowe AC): ± 7000 V
• Impedancja wejściowa:
• (Single Ended To Ground): 20 megaomów, 5 pF / (między wejściami) 40 megaomów, 2,5 pF

Wysokonapięciowe sondy różnicowe Teledyne LeCroy T3HVD to szerokopasmowe aktywne sondy różnicowe napięcia, obejmujące modele o szerokości pasma do 200 MHz, napięciach do ± 7000 V (DC + Peak AC), szybkim i dokładnym przechwytywaniu przebiegów, dokładności pomiaru ± 2% i niskim obciążeniu obwodu testowego. Sondy te mogą być używane z dowolnym oscyloskopem posiadającym wejście BNC 1 MΩ.

Typowe zastosowania to elektronika mocy, wielofazowe napędy silnikowe, a także falowniki i konwersja mocy.

Cechy serii:

• Dokładne i łatwe pomiary napięcia
• Możliwość łączenia pomiarów jedno- i różnicowych
• Możliwość użycia z dowolnym zakresem z wejściem 1 Megohm i złączem BNC
• Alarm przepięcia z dwoma wskaźnikami
• Przełączane ograniczenie szerokości pasma w celu zmniejszenia szumów

Zastowania:

• Embedded niskonapięciowe projektowanie zasilania i pomiary komponentów zasilania.
• Elektronika użytkowa niskiego napięcia i urządzenia gospodarstwa domowego.
• Projektowanie domowych i przemysłowych systemów fotowoltaicznych (PV). Elektronika pojazdowa.
• Przemysłowa i wojskowa elektronika sterująca.
• Magistrale jedno- i różnicowe (CAN, CAN FD, LIN, I2C, SPI, MIL-STD-1553B, UART, ARINC429 itp.).
• Badania i rozwój.
• Uniwersytety, elektronika ogólna i edukacja.
