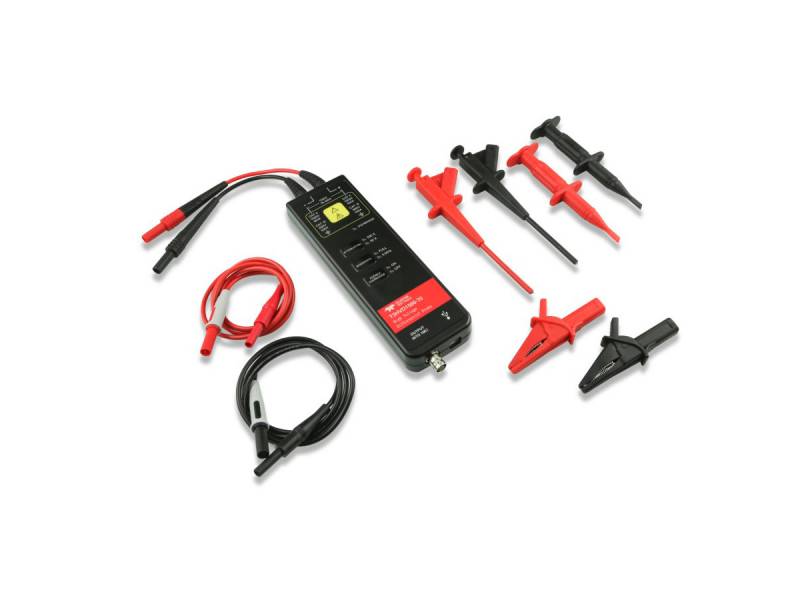

Wysokonapięciowa sonda różnicowa T3HVD1500-70 Teledyne LeCroy - 1,5 kV, 70 MHz

Producent:

TELEDYNE LeCroy
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Przegląd Produktu

Wysokonapięciowa sonda różnicowa T3HVD1500-70 - 1,5 kV, 70 MHz, 2 pF, 10 MOhm, czas narastania < 5 ns

Specyfikacja T3HVD1500-70:

  • Szerokość pasma (-3 dB): 70 MHz
  • Czas narastania: ≤ 5 ns
  • Wybór tłumienia/zakresu: 50 x / 500 x
  • Maksymalne napięcie różnicowe (DC + szczytowe AC): 50 x ± 150 V / 500 x ± 1500 V
  • Maksymalne napięcie wejściowe (V rms): CAT II 1000 V / CAT III 600 V
  • Napięcie w trybie wspólnym (DC + szczytowe AC): ± 1500 V
  • Impedancja wejściowa:
  • (Single Ended To Ground): 5 Megohm, < 4 pF / (między wejściami) 10 Megohm, < 2 pF

Wysokonapięciowe sondy różnicowe Teledyne LeCroy T3HVD to szerokopasmowe aktywne sondy różnicowe napięcia, obejmujące modele o szerokości pasma do 200 MHz, napięciach do ± 7000 V (DC + Peak AC), szybkim i dokładnym przechwytywaniu przebiegów, dokładności pomiaru ± 2% i niskim obciążeniu obwodu testowego. Sondy te mogą być używane z dowolnym oscyloskopem posiadającym wejście BNC 1 MΩ.

Typowe zastosowania to elektronika mocy, wielofazowe napędy silnikowe, a także falowniki i konwersja mocy.

Cechy serii:

  • Dokładne i łatwe pomiary napięcia
  • Możliwość łączenia pomiarów jedno- i różnicowych
  • Możliwość użycia z dowolnym zakresem z wejściem 1 Megohm i złączem BNC
  • Alarm przepięcia z dwoma wskaźnikami
  • Przełączane ograniczenie szerokości pasma w celu zmniejszenia szumów

Specyfikacja:

ModelT3HVD1500-70T3HVD1500-200T3HVD7000-100
Szerokość pasma:70 MHz200 MHz100 MHz
Tłumienie:50 x / 500 x50 x / 500 x100 x / 1000 x
Pojemność wejściowa:2 pF2 pF2.5 pF
Maksymalne napięcie wejściowe:1000 V1000 V2300 V
Impedancja wejściowa:10 MΩ10 MΩ40 MΩ
Interfejs:BNCBNCBNC
Długość kabla:1 m1 m1 m
Zakres temperatur pracy:0 do 50°C0 do 50°C0 do 50°C
Rise Tome: ≤ 5 ns≤ 1.75 ns≤ 3.5 ns

Zastowania:

  • Embedded niskonapięciowe projektowanie zasilania i pomiary komponentów zasilania.
  • Elektronika użytkowa niskiego napięcia i urządzenia gospodarstwa domowego.
  • Projektowanie domowych i przemysłowych systemów fotowoltaicznych (PV). Elektronika pojazdowa.
  • Przemysłowa i wojskowa elektronika sterująca.
  • Magistrale jedno- i różnicowe (CAN, CAN FD, LIN, I2C, SPI, MIL-STD-1553B, UART, ARINC429 itp.).
  • Badania i rozwój.
  • Uniwersytety, elektronika ogólna i edukacja.

Wyposażenie standardowe:

  • T3HVD1500-70 i T3HVD1500-200 Zaciski krokodylkowe x 2
  • T3HVD7000-100 Zaciski krokodylkowe x 2
  • Klipsy zaciskowe T3HVD x 2
  • Klipsy hakowe T3HVD x 2
  • 1 m Przewody przedłużające T3HVD x 2
  • 1 m Kabel T3HVD BNC na BNC x 1
  • Kabel zasilający T3HVD USB A na B 1,5 m x 1
  • Zasilanie USB
