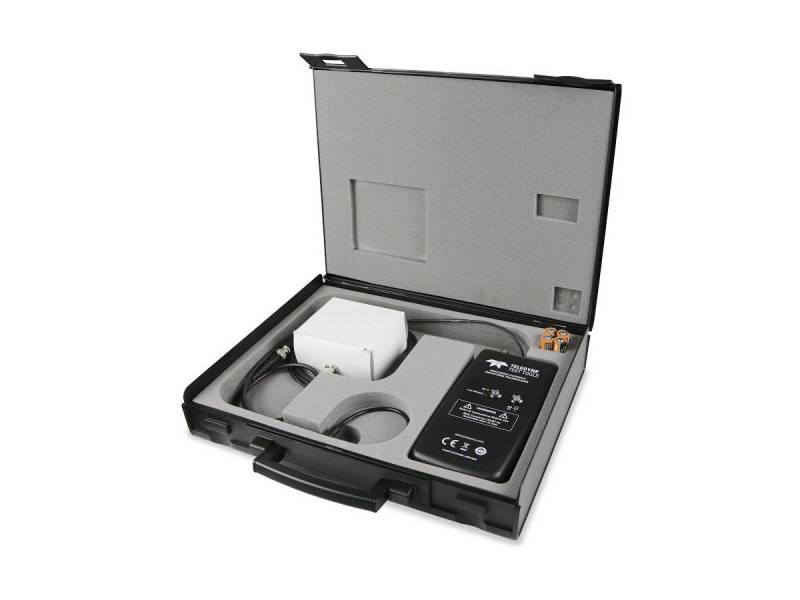

Sonda prądowa AC T3RC0600-HF Teledyne LeCroy - 600A, 12Hz - 30MHz

Producent:

TELEDYNE LeCroy
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Parametry sondy:

Sonda prądowa AC T3RC0600-HF - 10 mV/A, 600 A, pasmo LF 12 Hz, pasmo HF 30 MHz, kabel 1 m.

  • Prąd: Do 600 A
  • Szerokość pasma LF: 12 Hz
  • Szerokość pasma HF: 30 MHz
  • Łatwy w użyciu dzięki elastycznym cewkom sondy
  • Praca z bateriami lub zasilaczem sieciowym
  • Niskie obciążenie testowanego obwodu

Przegląd Produktu

Sondy prądowe Rogowskiego T3RC oferują szeroką gamę 7 modeli pokrywających zakres częstotliwości i pomiarów prądu dla maksymalnego pokrycia aplikacji. Elastyczne cewki pomiarowe umożliwiają łatwe użycie w trudno dostępnych miejscach obwodu bez modyfikacji układu testowanego.

T3RC0300-UM i T3RC0120-UM posiadają cewkę pomiarową o najmniejszym przekroju wynoszącym zaledwie 1,7 mm. Idealnie nadaje się to do wbudowanych aplikacji zasilających, w których konieczne jest sondowanie wokół nóżek komponentów mocy, takich jak cewki indukcyjne, kondensatory lub małe urządzenia przełączające, tak małe jak TO220 MOSFET.

Sondy T3RC0600-HF i T3RC3000-HF to sondy Rogowskiego ogólnego przeznaczenia do zastosowań odpowiednio do 600 A i 3000 A. Dzięki rozszerzonemu pokryciu wysokich częstotliwości, izolacji szczytowej 5 kV i szerokiemu zakresowi temperatur pracy od -40 °C do +125 °C, idealnie nadają się zarówno do zastosowań ogólnych, jak i w środowiskach o wysokich temperaturach. Sondy Rogowskiego T3RC3000-LF i T3RC6000-LF oferują rozszerzony zakres niskich częstotliwości do mniej niż 1 Hz. Wydajność przy niskich częstotliwościach oznacza, że maksymalny spadek impulsów o niskiej częstotliwości wynosi zwykle 0,1%/ms lub mniej, oferując jednocześnie najwyższy poziom izolacji szczytowej 10 kV i szeroki zakres temperatur pracy od -20 °C do +100 °C.

  • Zakres pomiarowy: 60A - 6000A
  • Pasmo częstotliwości: < 1 Hz do 30 MHz.
  • Izolacja do 10 kV peak
  • 4 różne rozmiary cewek
  • Zasilanie bateryjne lub sieciowe
  • Szeroki zakres temperatury pracy cewki od -40 °C do +125 °C
    dla sond UM i HF. -20 °C do +100 °C dla sond LF.
  • Proste połączenie BNC z impedancją 1 MΩ. Kompatybilne z wszystkimi oscyloskopami Teledyne i większością oscyloskopów na rynku.

Porównanie modeli

ModelPrąd maksCzułośćPasmo LFPasmo HFOpad (%/ms)Szum RMSIzolacjaGrubość cewkiObwód cewki
T3RC0060-LF60 A100 mV/A11 Hz5 MHz112.6 mV2 kV3.5 mm100 mm
T3RC0120-UM120 A50 mV/A34 Hz30 MHz352.5 mV1.2 kV1.7 mm80 mm
T3RC0300-UM300 A20 mV/A9.2 Hz30 MHz92.5 mV1.2 kV1.7 mm80 mm
T3RC0600-HF600 A10 mV/A12 Hz30 MHz111.7 mV5 kV4.5 mm100 mm
T3RC3000-HF3000 A2 mV/A3 Hz23 MHz2.81.4 mV5 kV4.5 mm200 mm
T3RC3000-LF3000 A2 mV/A0.11 Hz6.5 MHz0.12.5 mV10 kV8.5 mm300 mm
T3RC6000-LF6000 A1 mV/A0.055 Hz6.5 MHz0.052.5 mV10 kV8.5 mm300 mm

Zastowania:

  • Projektowanie i rozwój na poziomie komponentów, takich jak półprzewodnikowe przebiegi przełączające w MOSFET lub IGBT, a także kondensatory i cewki indukcyjne.
  • Rozwój na poziomie systemu, np. napędów silnikowych w hybrydowych i w pełni elektrycznych systemach transportowych (samochodowych, kolejowych, morskich itp.).
  • Projektowanie i rozwój konwerterów mocy dla farm wiatrowych i innych źródeł energii odnawialnej.
  • Badania i rozwój.
  • Długoterminowe monitorowanie i konserwacja systemów.

Prezentacja funkcji

Precyzyjne pomiary wysokich częstotliwości

Modele HF/UM oferują pasmo do 30 MHz z możliwością pomiaru szybkich przełączeń w układach MOSFET i IGBT z maksymalnym di/dt do 100 kA/μs.

Rozszerzona charakterystyka niskich częstotliwości

Modele LF zapewniają pomiary poniżej 1 Hz z maksymalnym opadaniem 0.1%/ms lub mniej, idealne do analizy długotrwałych impulsów.

Wysoka izolacja galwaniczna

Izolacja szczytowa do 10 kV (modele LF) lub 5 kV (modele HF) zapewnia bezpieczne pomiary w układach wysokiego napięcia.

Uniwersalne zastosowania

Od rozwoju komponentów półprzewodnikowych, przez napędy silników EV, po konwertery energii odnawialnej i długoterminowy monitoring systemów.
