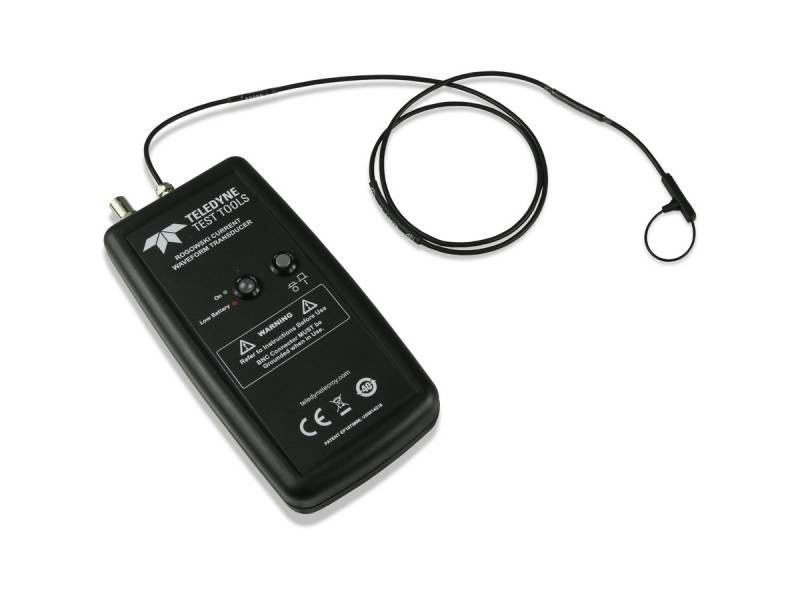

Sonda prądowa AC T3RC0120-UM Teledyne LeCroy - 120A, 34Hz - 30MHz

Sondy prądowe Rogowskiego T3RC oferują szeroką gamę 7 modeli pokrywających zakres częstotliwości i pomiarów prądu dla maksymalnego pokrycia aplikacji. Elastyczne cewki pomiarowe umożliwiają łatwe użycie w trudno dostępnych miejscach obwodu bez modyfikacji układu testowanego.

T3RC0300-UM i T3RC0120-UM posiadają cewkę pomiarową o najmniejszym przekroju wynoszącym zaledwie 1,7 mm. Idealnie nadaje się to do wbudowanych aplikacji zasilających, w których konieczne jest sondowanie wokół nóżek komponentów mocy, takich jak cewki indukcyjne, kondensatory lub małe urządzenia przełączające, tak małe jak TO220 MOSFET.

Sondy T3RC0600-HF i T3RC3000-HF to sondy Rogowskiego ogólnego przeznaczenia do zastosowań odpowiednio do 600 A i 3000 A. Dzięki rozszerzonemu pokryciu wysokich częstotliwości, izolacji szczytowej 5 kV i szerokiemu zakresowi temperatur pracy od -40 °C do +125 °C, idealnie nadają się zarówno do zastosowań ogólnych, jak i w środowiskach o wysokich temperaturach. Sondy Rogowskiego T3RC3000-LF i T3RC6000-LF oferują rozszerzony zakres niskich częstotliwości do mniej niż 1 Hz. Wydajność przy niskich częstotliwościach oznacza, że maksymalny spadek impulsów o niskiej częstotliwości wynosi zwykle 0,1%/ms lub mniej, oferując jednocześnie najwyższy poziom izolacji szczytowej 10 kV i szeroki zakres temperatur pracy od -20 °C do +100 °C.

• Zakres pomiarowy: 60A - 6000A
• Pasmo częstotliwości: < 1 Hz do 30 MHz.
• Izolacja do 10 kV peak
• 4 różne rozmiary cewek
• Zasilanie bateryjne lub sieciowe
• Szeroki zakres temperatury pracy cewki od -40 °C do +125 °C
  dla sond UM i HF. -20 °C do +100 °C dla sond LF.
• Proste połączenie BNC z impedancją 1 MΩ. Kompatybilne z wszystkimi oscyloskopami Teledyne i większością oscyloskopów na rynku.

Zastowania:

• Projektowanie i rozwój na poziomie komponentów, takich jak półprzewodnikowe przebiegi przełączające w MOSFET lub IGBT, a także kondensatory i cewki indukcyjne.
• Rozwój na poziomie systemu, np. napędów silnikowych w hybrydowych i w pełni elektrycznych systemach transportowych (samochodowych, kolejowych, morskich itp.).
• Projektowanie i rozwój konwerterów mocy dla farm wiatrowych i innych źródeł energii odnawialnej.
• Badania i rozwój.
• Długoterminowe monitorowanie i konserwacja systemów.
