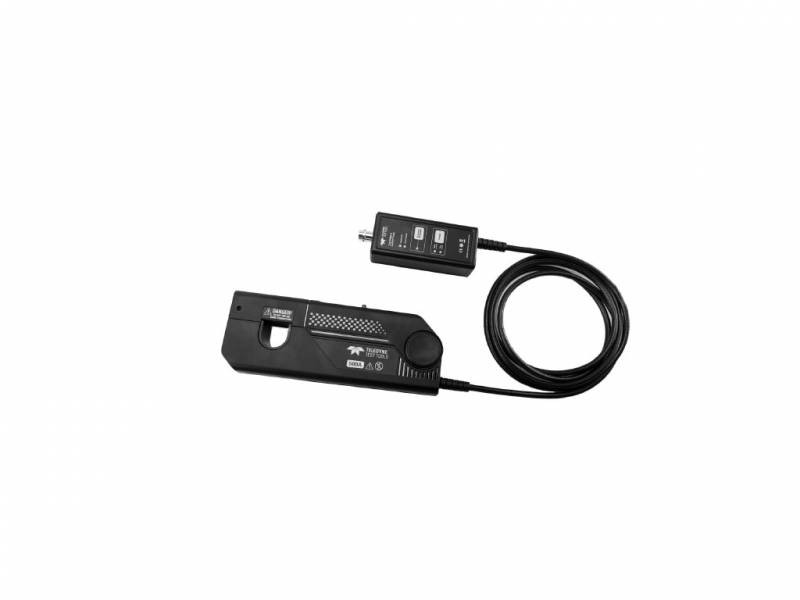

Sonda prądowa T3CP150-12 Teledyne LeCroy - 150A, 12MHz, AC/DC

Producent:

TELEDYNE LeCroy
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Przegląd Produktu

Sonda prądowa DC/AC T3CP150-12 - 150A, 12 MHz, BNC, 150A rms, 300A Peak Pulse

Sondy prądowe Teledyne LeCroy T3CP są dostępne w różnych modelach do szerokiego zakresu zastosowań. Pełna gama sond prądowych Teledyne Test Tools ze złączem BNC obejmuje modele o szerokości pasma do 100 MHz, prądach szczytowych do 500 A i czułości do 1 mA/div. Sondy prądowe Teledyne Test Tools są dostarczane z zewnętrznym zasilaczem i zestawem uniwersalnych adapterów wtykowych dla łatwego użytkowania. Sondy prądowe Teledyne Test Tools są często używane w takich zastosowaniach, jak projektowanie i testowanie zasilaczy impulsowych, napędów silnikowych, pojazdów elektrycznych i zasilaczy bezprzerwowych.

Parametry sondy:

  • Szerokość pasma: DC - 12 MHz
  • Czas narastania: ≤ 29 ns
  • Maksymalny prąd ciągły: 150 A rms
  • Maks. prąd szczytowy: 300A
  • Zakresy: 30 A / 150 A
  • Minimalny mierzalny prąd: 5 mA / 50 mA
  • Rozmiar szczęk: 20 mm
  • Wbudowane rozmagnesowanie i automatyczne zerowanie dla lepszej dokładności
  • Zasilanie za pomocą dostarczonego uniwersalnego zasilacza ściennego
  • Ostrzeżenie o przeciążeniu prądowym za pomocą brzęczyka i wskaźników LED z termicznym wyłącznikiem przeciążeniowym

Porównanie modeli

ModelMax Continuous Input CurrentMax Peak CurrentBandwidthMax Conductor Size (diameter)Interface
T3CP30-5030A50ADC – 50 MHz5mmBNC, 1MΩ input
T3CP30-10030A50ADC – 100 MHz5mmBNC, 1MΩ input
T3CP50-5050A75ADC – 50 MHz5mmBNC, 1MΩ input
T3CP100-2Dual selectable ranges of 10 A or 100 A PeakDC to 2 MHz12mmBNC, 1MΩ input
T3CP150-12150 A300 ADC – 12 MHz20 mmBNC, 1MΩ input
T3CP500-5500 A750 ADC – 5 MHz20 mmBNC, 1MΩ input

Zastowania:

  • Projektowanie układów przełączających i liniowych.
  • Falowniki jedno- i wielofazowe.
  • Elektronika użytkowa i urządzenia gospodarstwa domowego.
  • Silniki pojazdów elektrycznych, układy napędowe i elektronika napędowa.
  • Pomiary komponentów mocy.
  • Projektowanie domowych i przemysłowych systemów fotowoltaicznych (PV).
  • Projektowanie systemów fotowoltaicznych.
  • Projektowanie oświetlenia LED.
  • Przemysłowa i wojskowa elektronika sterująca.
  • Badania i rozwój.
  • Uniwersytety. Ogólna edukacja elektroniczna i kursy ukierunkowane na zasilanie.
