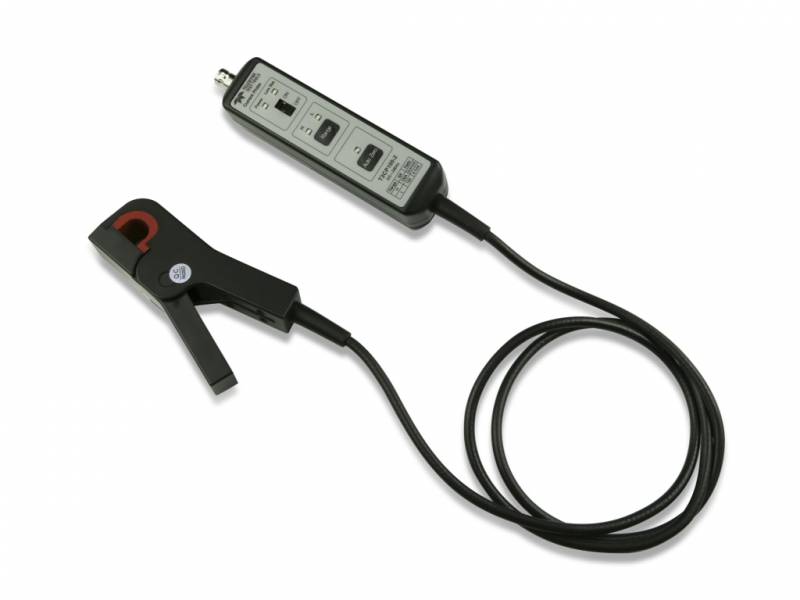

Sonda prądowa T3CP100-2 Teledyne LeCroy - 100A, 2MHz, AC/DC

Producent:

TELEDYNE LeCroy
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Przegląd Produktu

Sonda prądowa DC/AC T3CP100-2 - 100A, 2 MHz, BNC, 100A Peak, 70A rms, kabel 1 m.

Sonda prądowa Teledyne LeCroy T3CP100-2 to aktywna sonda sprzężona AC/DC o szerokości pasma od DC do 2 MHz, charakteryzująca się 2 zakresami 100 A Peak, 70 A rms / 10 A Peak, 7 A rms, szybkim i dokładnym przechwytywaniem przebiegów, czasem narastania ≤ 175 ns i niskim obciążeniem obwodu testowego. Sonda ta może być używana z dowolnym oscyloskopem posiadającym wejście BNC 1 MΩ.

Parametry sondy:

  • Szerokie pasmo 2 MHz.
  • Maksymalny prąd AC międzyszczytowy 200 A.
  • Podwójny zakres 10 A wartość szczytowa, 7 A wartość skuteczna / 100 A wartość szczytowa, 70 A wartość skuteczna.
  • Maksymalne napięcie przewodu ± 600 V.
  • Rozmiar szczęk pomiarowych 12 mm.
  • Przycisk i wskaźnik automatycznego zerowania.
  • Możliwość użycia z dowolnym miernikiem z wejściem 1 MΩ i złączem BNC.
    i złączem BNC.
  • Zasilanie baterią 9 V lub zasilaczem ściennym (w zestawie).

Porównanie modeli

ModelMax Continuous Input CurrentMax Peak CurrentBandwidthMax Conductor Size (diameter)Interface
T3CP30-5030A50ADC – 50 MHz5mmBNC, 1MΩ input
T3CP30-10030A50ADC – 100 MHz5mmBNC, 1MΩ input
T3CP50-5050A75ADC – 50 MHz5mmBNC, 1MΩ input
T3CP100-2Dual selectable ranges of 10 A or 100 A PeakDC to 2 MHz12mmBNC, 1MΩ input
T3CP150-12150 A300 ADC – 12 MHz20 mmBNC, 1MΩ input
T3CP500-5500 A750 ADC – 5 MHz20 mmBNC, 1MΩ input

Zastowania:

  • Projektowanie zasilania i pomiary komponentów zasilania.
  • Elektronika użytkowa i urządzenia gospodarstwa domowego.
  • Projektowanie i konserwacja domowych i przemysłowych systemów fotowoltaicznych (PV).
  • projektowanie i konserwacja.
  • Elektronika samochodowa i pojazdowa.
  • Elektronika przemysłowa i wojskowa.
  • Technicy serwisu.
  • Badania i rozwój.
  • Uniwersytety, elektronika ogólna i edukacja.
