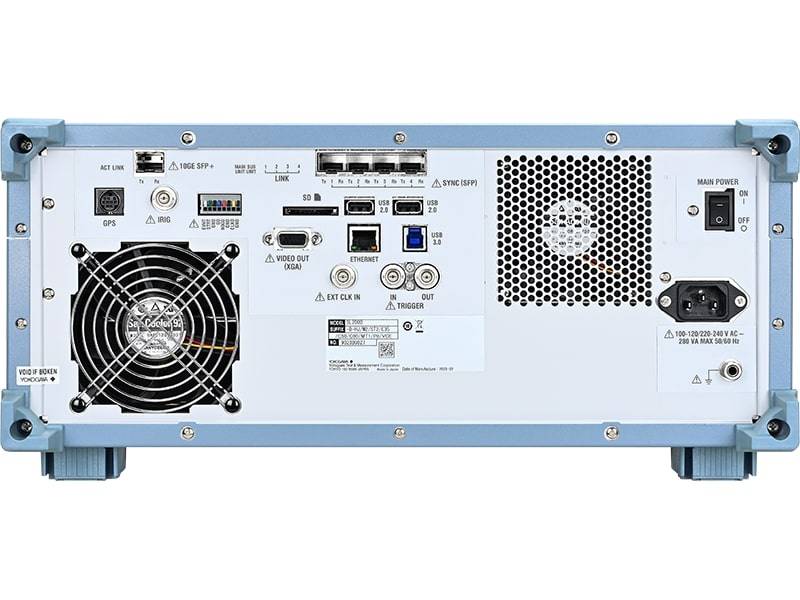

Yokogawa SL2000 Izolowany oscyloskop/szybki rejestrator DAQ z dużą liczbą kanałów

Yokogawa SL2000 Izolowany oscyloskop/szybki rejestrator DAQ z dużą liczbą kanałów
Poprzedni Następny

Producent:

YOKOGAWA
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Opis Do pobrania Produkty powiązane

Przegląd produktu

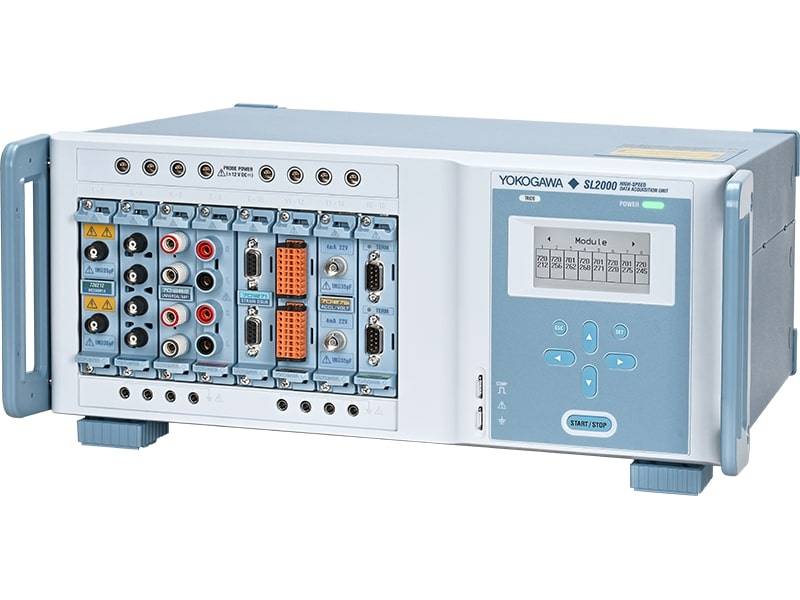

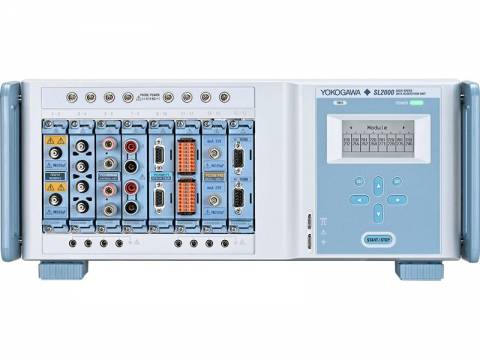

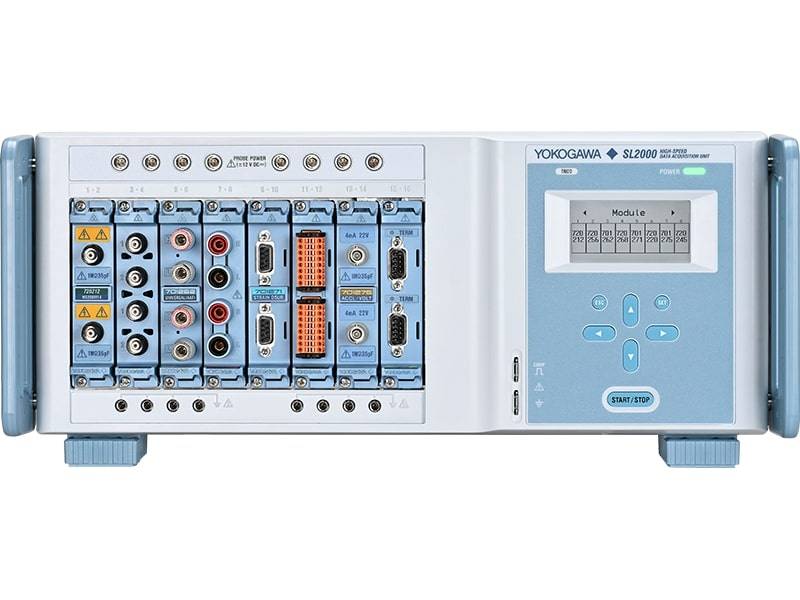

Rejestrator SL2000 to modułowy system akwizycji danych, który zapewnia niezależny, izolowany hardware kanałowy przy dużych prędkościach do 200 MS/s na wszystkich kanałach, w zakresie rozdzielczości bitowej, głębokości pamięci lub wydajności strumieniowania danych. Do wyboru jest szeroka gama modułów I/O do pomiarów sygnałów elektrycznych i fizycznych czujników, aby spełnić potrzeby każdej aplikacji o dużej liczbie kanałów. Co istotne, można w nim stosować te same moduły wtykowe, co w modelach DL950 i DL350. Za pomocą tylko jednej jednostki SL2000 można jednocześnie rejestrować izolowane sygnały analogowe od niskiego napięcia do 1000 V, sygnały cyfrowe, sygnały enkodera, sygnały komunikacyjne CAN/CAN FD/LIN/SENT z sieci samochodowych oraz sygnały NVH, takie jak wibracje, odkształcenia i temperatura.

SL2000 ma osiem dostępnych gniazd (z maksymalnie 32 kanałami), dla których dostępnych jest ponad 20 typów modułów wejściowych umożliwiających pomiary sygnałów elektrycznych, parametrów wydajności mechanicznej wskazywanych przez czujniki oraz dekodowanych sygnałów magistrali szeregowej pojazdu. Aby zwiększyć liczbę kanałów pomiarowych, można zsynchronizować do pięciu jednostek SL2000 i DL950.

Kluczowe cechy

  • Akwizycja danych do 200Msa/s z rozdzielczością 14 bit
  • Ponadto, w połączeniu z pamięcią o dużej pojemności do 8 punktów G, można nagrywać w sposób ciągły do 20 sekund, nawet przy szybkim próbkowaniu 200 MS/s.
  • Dwa tryby pracy: oscyloskop i rejestrator
  • Możliwość pracy do 160 kanałów* (5 połączonych i zsynchronizowanych urządzeń)
    * Do 640 kanałów przy użyciu modułu 16-kanałowego 720221
  • Można w nim stosować te same moduły wtykowe, co w modelach DL950 i DL350.
  • Izolowane wejście 1000 V, wejście do 7000 V z sondą różnicową
  • Pamięć do 8G punktów (/M2 option)
  • Przesyłanie strumieniowe do komputera z prędkością 10 Gb/s
  • Obliczenia w czasie rzeczywistym/obliczenia mocy/analiza dq silnika
  • Dostępne są różne moduły wtykowe do pomiaru sygnałów, takich jak napięcie, temperatura, przyspieszenie, odkształcenie i dane magistrali CAN.
ModelSL2000
Liczba kanałów (maks.)32 kanały (gdy we wszystkich gniazdach używane są moduły 4-CH)
128 kanałów (gdy we wszystkich gniazdach używane są moduły temperatury/napięcia 16 CH)
Liczba wejść na moduły8
Maksymalna częstotliwość próbkowania *1200 MS/s na wszystkich kanałach
Maks. długość zapisu (pamięć wewnętrzna)Standard: 1 Gpunkt (do 500 Mpunktów na kanał)
Opcja /M1: 4 Gpunktów (do 2 Gpunktów na kanał)
Opcja /M2: 8 Gpunktów (do 4 G-punktów na kanał)
Wymiary (W x H x D)426 x 177 x 380 mm  bez uchwytu i elementów wystających
WagaOkoło 8,5 kg (tylko jednostka główna, bez opcji)

*1: Maksymalna częstotliwość próbkowania różni się w zależności od typu modułu.

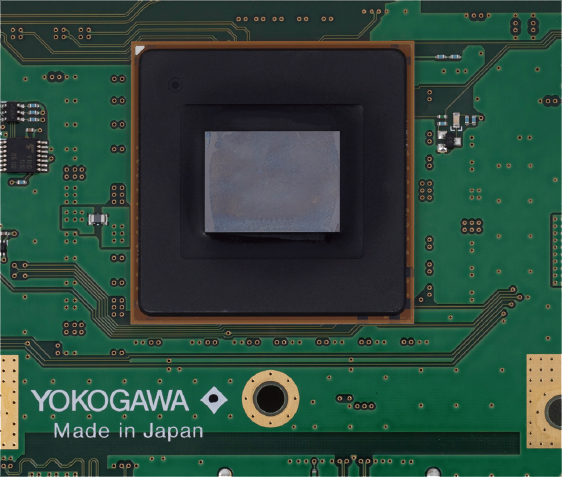

Prezentacja funkcji

Projektowanie systemów embedded

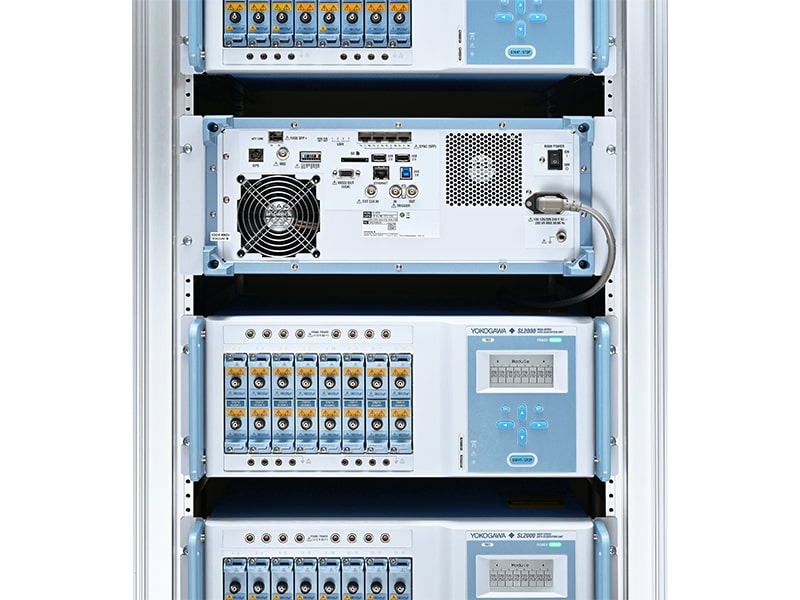

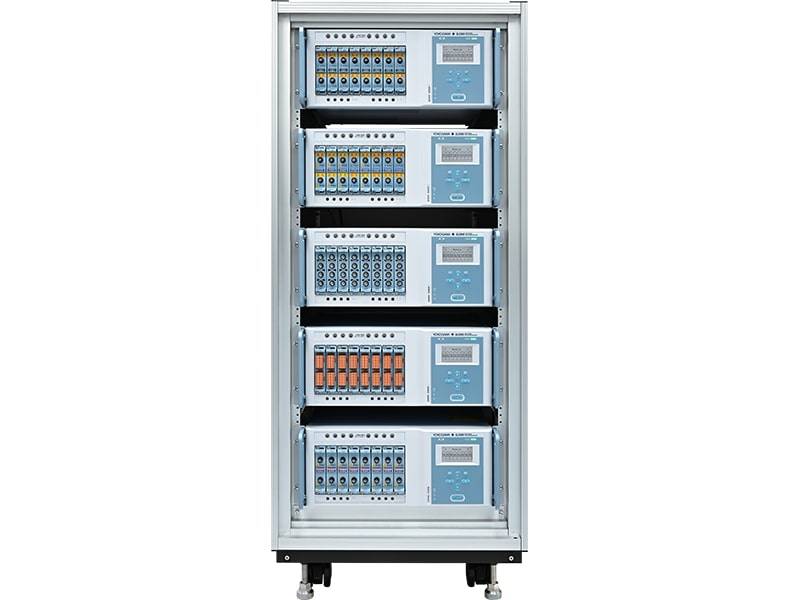

SL2000 to izolowany oscyloskop o wysokości 4U / szybki DAQ do integracji systemu, który umożliwia montaż DL950 w szafie systemowej.

Łącząc moduły wtykowe, możliwe jest wykonywanie długoterminowej wielokanałowej rejestracji napięcia, prądu, temperatury, przyspieszenia, odkształcenia, impulsów, sygnałów cyfrowych i komunikacyjnych CAN/CAN FD/LIN/SENT.

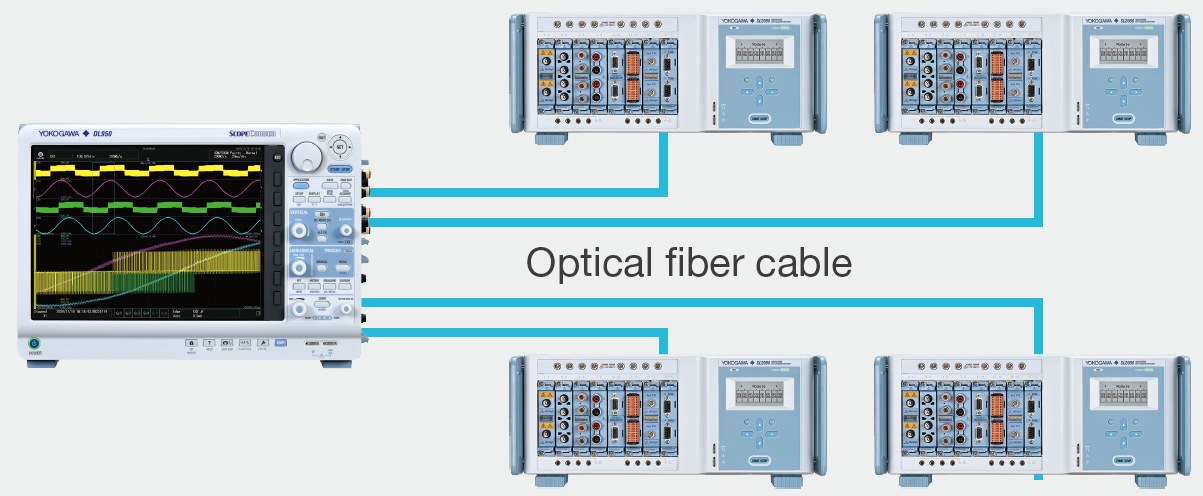

Do 160 kanałów (Moduł 4 CH, zsynchronizowane połączenie 5 jednostek / opcja C50)


Przechwytywanie sygnałów z prędkością do 200 MS/s i skalowanie do 160 kanałów poprzez połączenie nawet pięciu zsynchronizowanych jednostek.

Funkcja matematyki w czasie rzeczywistym, funkcja matematyki mocy, funkcja analizy dq silnika
(opcja /G03, /G05, /MT1)


Obsługiwane są obliczenia przebiegu w czasie rzeczywistym, obliczenia mocy i analiza dq silnika - w tym warunki wyzwalania oparte na obliczonych wynikach.

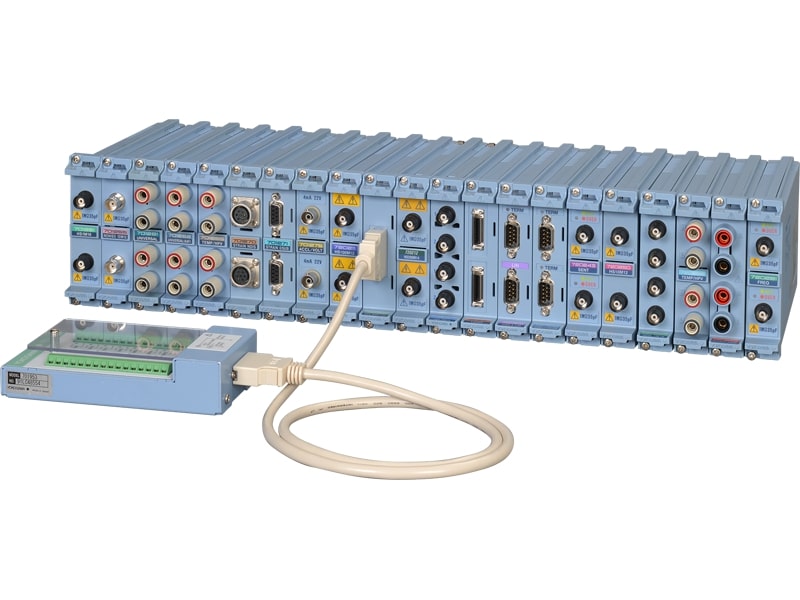

Wiele dostępnych modułów dla ScopeCorder


Dostępne są różne moduły wtykowe do pomiaru sygnałów, takich jak napięcie, temperatura, przyspieszenie, odkształcenie i dane magistrali CAN.

Oprogramowanie sterujące odpowiednie do długotrwałego nagrywania
IS8000 ułatwia konfigurację przyrządów i ustawień nagrywania dla standardowych i długotrwałych testów - bez potrzeby skomplikowanego programowania
