Teledyne LeCroy oscyloskopy cyfrowe seria T3DSO1000/1000A

Producent:

TELEDYNE LeCroy
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

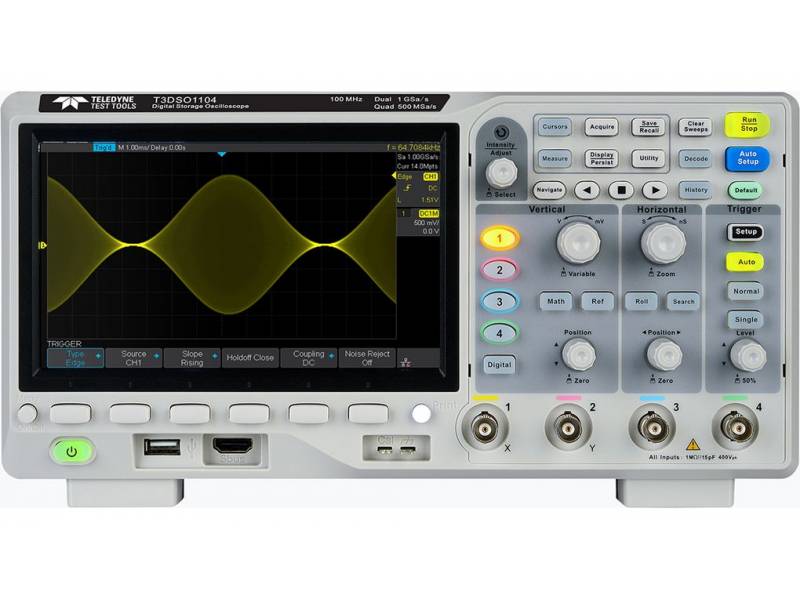

Seria oscyloskopów cyfrowych Teledyne LeCroy T3DSO1000/1000A

Rodzina oscyloskopów cyfrowych z serii T3DSO1000/1000A od Teledyne LeCroy cechuje się modelami 2-kanałowymi oraz 4-kanałowymi. 2-kanałowy model jest dostępny w wersjach o paśmie przenoszenia 100 MHz, 200 MHz, 350 MHz, pojedyncze ADC z maksymalną częstotliwością próbkowania nawet do 2GSa/s oraz 28 Mpts próbkowania pamięci. 4-kanałowy zakres jest dostępny dla 100MHz i 200MHz zawiera dwa 1GSa/s ADC oraz dwa 14 Mpts moduły pamięci. Gdy wszystkie kanały są w użyciu, każdy z nich ma częstotliwość próbkowania 500MSa/s oraz standardową długość nagrywania 7Mpts. Gdy tylko jeden kanał na ADC jest aktywny, maksymalna częstotliwość próbkowania wynosi 1GSa/s oraz maksymalną długość nagrania 14Mpts. Przyjazny dla użytkownika panel przedni ułatwia proste wykonywanie pomiarów.

DOSTĘPNE MODELE:

MODELOPIS
T3DSO1102100 MHz, 500 MS/s na kanał, 1 GS/s z przeplotem, 2 kanały, 7 Mpts/CH (bez trybu przeplotu); 14 Mpts/CH (tryb interleave) DSO
T3DSO1104100 MHz, 500 MS/s na kanał, 1 GS/s z przeplotem, 4 kanały, 7 Mpts/CH (bez trybu przeplotu); 14 Mpts/CH (tryb interleave) DSO
T3DSO1204200 MHz, 500 MS/s na kanał, 1 GS/s z przeplotem, 4 kanały, 7 Mpts/CH (bez trybu przeplotu); 14 Mpts/CH (tryb interleave) DSO
T3DSO1202A200 MHz, 1 GS/s na kanał, 2 GS/s z przeplotem, 4 kanały, 14 Mpts/CH (bez trybu przeplotu); 28 Mpts/CH (tryb interleave) DSO
T3DSO1302A350 MHz, 1 GS/s na kanał, 2 GS/s z przeplotem, 4 kanały, 14 Mpts/CH (bez trybu przeplotu); 28 Mpts/CH (tryb interleave) DSO DSO

CECHY KLUCZOWE:

  • Dostępne pasma częstotliwości: 100 MHz, 200 MHz, 350 MHz
  • Częstotliwość próbkowania do 2GSa/s w zależności od modelu
  • Długość pamięci - do 14Mpts/Ch (28 Mpts z przeplotem) w zależności od modelu
  • 7" jasny ekran TFT LCD (800 x 480)
  • Najnowsza generacja szybkich wyświetlaczy
    • Szybkość przechwytywania kształtu fali do 100 000 wfm/s (tryb normalny) i 400 000 wfm/s (tryb sekwencyjny)
    • Obsługa 256-poziomowej gradacji intensywności i trybów wyświetlania kolorów. Długość zapisu do 28 Mpts
    • Cyfrowy system wyzwalania
  • Opcja MSO - 16 cyfrowych kanałów. Umożliwia to debuggowanie zmieszanego sygnału dla obu serii oscyloskopów
  • Zaawansowane wyzwalanie – Edge, Slope, Pulse Width, Window, Runt, Interval, Time Out (Dropout), Pattern, Video.
  • Opcjonalny wyzwalacz magistrali szeregowej i opcje dekodowania w standardzie - I2C, SPI, UART, RS232, CAN, LIN, które umożliwiają użytkownikowi debbugowanie magistrali szeregowej bezpośrednio do oscyloskopu.
  • Nagrywanie sekwecji przebiegów - możliwość nagrania oraz odtworzenia do 80 000 przebiegów. Umożliwia to swobodne przeglądanie historii dokonanych przebiegów i zauważenie zmian.
  • Łączność - po USB dla pamięci masowej, druku czy kontroli przez PC, plus LAN. Narzędzia te umożlwiają na szybki eksport danych i zrzutów ekranu do analiz zewnętrznych oraz raportów.
  • Seria dwukanałowa ma jeden przetwornik ADC, seria czterokanałowa ma dwa przetworniki ADC. Gdy wszystkie kanały są włączone, każdy kanał ma maksymalną częstotliwość próbkowania 500 MSa/s (1 Gsa/s dla serii A). Gdy aktywny jest pojedynczy kanał na ADC, jego częstotliwość próbkowania wynosi 1 GSa/s (2 Gsa/s dla serii A).

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".

Wyposażenie opcjonalne:

  • 16-kanałowe oprogramowanie MSO T3DSO1000-MSO lub T3DSO1000A-MSO
  • (Niedostępne dla T3DSO1102)
  • 16-kanałowy analizator logiczny T3DSO1000-LS (Niedostępny dla T3DSO1102) (Wymaga T3DSO1000-MSO lub T3DSO1000A-MSO)
  • Oprogramowanie AWG (niedostępne dla T3DSO1102) T3DSO1000-FG lub T3DSO1000A-FG
  • Moduł hardware USB AWG T3DSO1000-FGMOD (Niedostępne dla T3DSO1102) (Wymaga T3DSO1000-FG lub T3DSO1000A-FG)
  • Oprogramowanie WIFI (niedostępne dla T3DSO1102) T3DSO1000-WIFI lub T3DSO1000A-WIFI. Nie obejmuje TP-Link TL-WN725N, patrz w zakładkę do pobrania.
