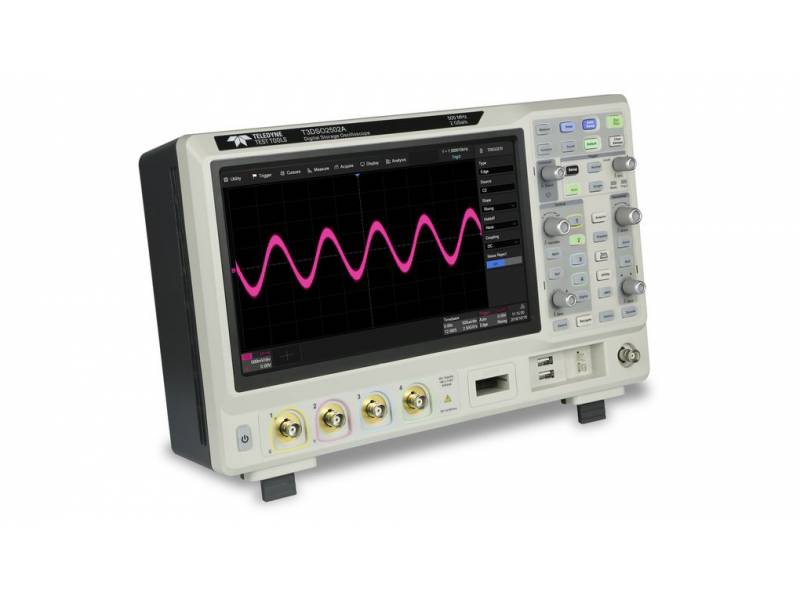

Teledyne LeCroy oscyloskopy cyfrowe seria T3DSO2000A

Teledyne LeCroy seria T3DSO2000A, oscyloskopy cyfrowe

Opis Do pobrania

Seria oscyloskopów cyfrowych Teledyne LeCroy T3DSO2000A

Rodzina oscyloskopów cyfrowych z serii T3DSO2000A od Teledyne LeCroy cechuje się modelami 2-kanałowymi oraz 4-kanałowymi z analogowym pasmem częstotliwości w zakresie 100-500MHz. Każdy model oferuje maksymalną częstotliwość próbkowania 2 GSa/s i maksymalną głębokość pamięci 200 Mpts w trybie półkanałowym. Wszystkie modele zawierają dwa przetworniki ADC 2 GSa/s i dwa moduły pamięci 200 Mpts. Gdy wszystkie kanały są włączone, każdy kanał ma częstotliwość próbkowania 1 GSa/s i standardową długość zapisu 100 Mpts. Gdy aktywny jest tylko jeden kanał na ADC, maksymalna częstotliwość próbkowania wynosi 2 GSa/s, a maksymalna długość zapisu to 200 Mpts. Aby ułatwić obsługę, dostęp do najczęściej używanych funkcji można uzyskać za pomocą przyjaznego dla użytkownika panelu przedniego.

Seria T3DSO2000A wykorzystuje nową generację technologii szybkiego wyświetlania, która zapewnia doskonałą klarowność sygnału, dokładność i wydajność. Poziom szumów systemu jest również niższy niż w przypadku podobnych produktów w branży. Posiada minimalny pionowy zakres wejściowy 500 µV/div, innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim jitterze oraz szybkość przechwytywania przebiegów 500 000 przebiegów/s (tryb sekwencyjny). T3DSO2000A wykorzystuje również 256-poziomową funkcję wyświetlania gradacji intensywności i tryb wyświetlania temperatury barwowej, które uzupełniają wysoką szybkość aktualizacji. Najnowszy oscyloskop Teledyne Test Tools obsługuje wiele zaawansowanych trybów wyzwalania, w tym wyzwalanie magistrali szeregowej. Standardowo dostępne jest wyzwalanie i dekodowanie magistral szeregowych IIC, SPI, UART, CAN i LIN. Modele te zawierają również funkcje rejestracji przebiegów historycznych i sekwencyjnego wyzwalania, które umożliwiają rozszerzoną rejestrację i analizę przebiegów, a także generator funkcji / przebiegów arbitralnych o częstotliwości 50 MHz. Istnieje również opcja dodania 16-kanałowej funkcji MSO (opcja aktualizacji przez użytkownika). Nowa konstrukcja cyfrowa obejmuje również koprocesor sprzętowy, który zapewnia szybkie i dokładne pomiary bez spowalniania akwizycji i reakcji panelu przedniego.

DOSTĘPNE MODELE:

MODEL	OPIS
T3DSO2102	100MHz, 1GS/s na kanał, 2GS/s z przeplotem, 2 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO
T3DSO2104	100MHz, 1GS/s na kanał, 2GS/s z przeplotem, 4 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO
T3DSO2202	200MHz, 1GS/s na kanał, 2GS/s z przeplotem, 2 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO
T3DSO2204	200MHz, 1GS/s na kanał, 2GS/s z przeplotem, 4 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO
T3DSO2302	300MHz, 1GS/s na kanał, 2GS/s z przeplotem, 2 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO
T3DSO2304	300MHz, 1GS/s na kanał, 2GS/s z przeplotem, 4 kanały, 70Mpts/Ch, 140Mpts z przeplotem DSO

DOSTĘPNE MODELE:

MODEL	T3DSO2104A	T3DSO2204A	T3DSO2354A	T3DSO2502A
Liczba kanałów	4 + EXT	4 + EXT	4 + EXT	≤ 350 MHz: 4 + EXT, > 350 MHz: 2 + EXT
Pasmo przenoszenia	100 MHz	200 MHz	350 MHz	500 MHz
Częstotliwość próbkowania	1GS/s na kanał, 2GS/s z przeplotem			1GS/s na kanał, 2GS/s z przeplotem,
Głębokość pamięci (maks.)	100 Mpts/Ch (not interleave mode) 200 Mpts/Ch (interleave mode)
Szybkość przechwytywania przebiegów (maks.)	Normal mode: 120,000 wfm/s; Sequence mode: 500,000 wfm/s

CECHY KLUCZOWE:

Dostępne wersje pasma częstotliwości do: 100 MHz, 200 MHz, 300 MHz, 350 MHz, 500 MHz
Częstotliwość próbkowania do 2GSa/s
Długość pamięci - aż do 100Mpts/Ch (200 Mpts z przeplotem)
10.1" kolorowy ekran pojemnościowy, dotykowy TFT-LCD (1024 x 600)
Opcja MSO - 16 cyfrowych kanałów. Umożliwia to debuggowanie zmieszanego sygnału dla obu serii oscyloskopów. Długość zapisu do 50 Mpts/Ch.
Funkcja automatycznego pomiaru dla ponad 50 parametrów, a także statystyki pomiarów, zoom, bramkowanie, matematyka, historia i funkcje referencyjne
10 funkcji matematycznych (FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy, średnia, rozszerzona rozdzielczość i edytor formuł)
Szybka sprzętowa funkcja Pass/Fail
Funkcja 50 MHz/generator przebiegów arbitralnych w standardzie. Wbudowane 6 typów przebiegów (sinusoidalny, kwadratowy, rampowy, impulsowy, DC, szum) i 45 przebiegów arbitralnych.)
Analiza mocy w standardzie dla serii T3DSO2000A
Wykres Bode'a od 10 Hz do 50 MHz przy użyciu generatora funkcji/fal arbitralnych T3DSO2000A 50 MHz lub od 10 Hz do 120 MHz przy użyciu generatora funkcji arbitralnych T3AFG120.
Zaawansowane wyzwalanie – Edge, Slope, Pulse Width, Window, Runt, Interval, Time Out (Dropout), Pattern, Video.
Opcjonalny wyzwalacz magistrali szeregowej i opcje dekodowania w standardzie - I2C, SPI, UART, RS232, CAN, LIN, które umożliwiają użytkownikowi debbugowanie magistrali szeregowej bezpośrednio do oscyloskopu serii T3DSO2000. Opcjonalnie do nabycia: CAN FD, FlexRay, I2S and MIL-STD-1553B.
Nagrywanie sekwecji przebiegów - możliwość nagrania oraz odtworzenia do 90 000 przebiegów w serii T3DSO2000A. Umożliwia to swobodne przeglądanie historii dokonanych przebiegów i zauważenie zmian.
Łączność - po USB dla pamięci masowej, druku czy kontroli przez PC, plus LAN. Narzędzia te umożlwiają na szybki eksport danych i zrzutów ekranu do analiz zewnętrznych oraz raportów.

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".

Wyposażenie opcjonalne:

T3DSO2000A-MSO 16 kanałów cyfrowych (oprogramowanie, wymaga T3DSO2000-LS)
T3DSO2000-LS 16-kanałowa sonda logiczna, wymaga T3DSO2000A-MSO
