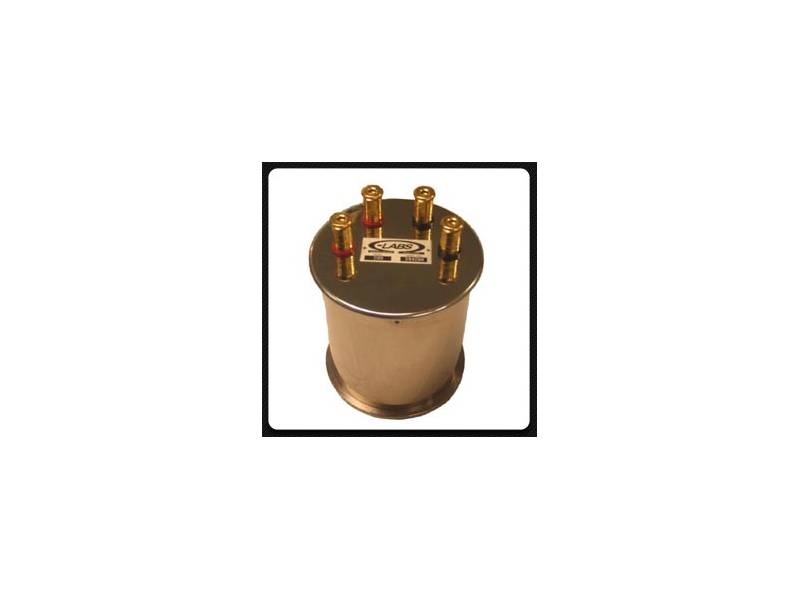

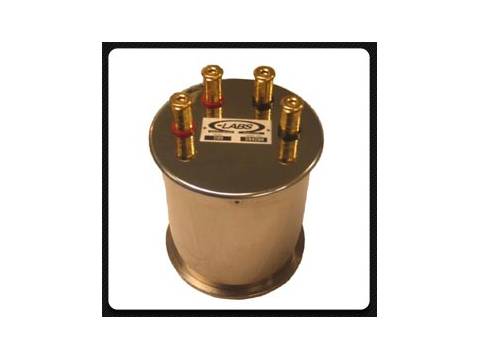

Standardy rezystancyjne Ohm-Labs serii 200 1 Ohm - 10 MOhm

Producent:

Ohm-Labs
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Model:

Zapytaj o produkt

Przegląd produktu

Wzorce referencyjne Ohm-Labs serii 200, bardzo stabilne, olejowe lub powietrzne. Zakres: 1 Ohm - 10 MOhm

  • referencyjne standardy rezystancji
  • niskie współczynniki temperaturowe
  • wysoka stabilność
  • odporność na wpływy środowiska
  • może być stosowany w oleju lub powietrzu

Ohm-Labs serii 200 tworzy rodzinę standardów rezystancyjnych zaprojektowanych przede wszystkim do laboratoriów jako wzorzec w celu zapewnienia rezystancji na poziomie 1Ω - 10MΩ. Zgodnie z najnowszymi technikami wytwarzania, każdy egzemplarz jest oddzielnie pakowany, przy procesie produkcji zostaje zapewniony niski współczynnik temperaturowy rezystancji oraz długotrwała stabilność jednostki. Po początkowym osiadaniu, długoterminowy dryft jest zwykle mniejszy niż 0,2 µΩ/Ω rocznie dla większości modeli. Wypełnione olejem i hermetycznie zamknięte, wzorce te są wysoce odporne na zmiany ciśnienia barometrycznego i wilgotności względnej.

Wszystkie modele posiadają unikalny raport kalibracji ISO17025, zawierający pomiary współczynnika temperaturowego.  Seria 200 jest optymalizowana pod kątem niemal zerowego współczynnika temperaturowego w temperaturze otoczenia 20, 23 lub 25℃ zgodnie z wymaganiami klienta.

Wartości T oznaczają termometr, zaś Q - użycie z kwantowym systemem Halla.  Wartości specjalne dostępne na specjalne życzenie klienta.

Produkowane są 2 typy. Do 1000 Ω połączenie jest zapewnione poprzez zaciski, które powinno się realizować jako połączenie 4-przewodowe.  Ponad 1000 Ω  są zaciski oraz para współosiowego złącza BPO, dla zapewniana połączenia 2-przewodowego, 4-przewodowego, bądź ochronnych standardów.

Modele z rezystancją do 1000Ω mogą korzystać z termometru w celu kontroli temperatury. Zaś powyżej tej wartości dołączany jest 10K termistor do monitorowania zmian temperatury.

Porównanie modeli z serii 200

Numer
Modelu
Rezystancja
Nominalna
Tolerancja
w ppm
Prąd
Znamionowy
Typowe WspółczynnikiTypowa Stabilność
12 miesięcy
2001 Ω<2100 mA

Temperatura

α < 0.1 ppm/°C

β < 0.01 ppm/°C

Napięcie

< 0.1 ppm/V

Ciśnienie

< 0.001 ppm/kPa


< 0.1 ppm
20110 Ω<230 mA< 0.2
201-T25 Ω<225 mA< 0.3
202100 Ω<210 mA< 0.2
2031 kΩ<33 mA< 0.2
203-O6.4 kΩ<51 mA< 0.3
20410 kΩ<21 mA< 0.2
204-O12.9 kΩ<101 mA< 0.3
205100 kΩ<50.3 mA< 0.3
2061 MΩ<50.1 mA< 0.5
20710 MΩ<100.03 mA< 1

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".
