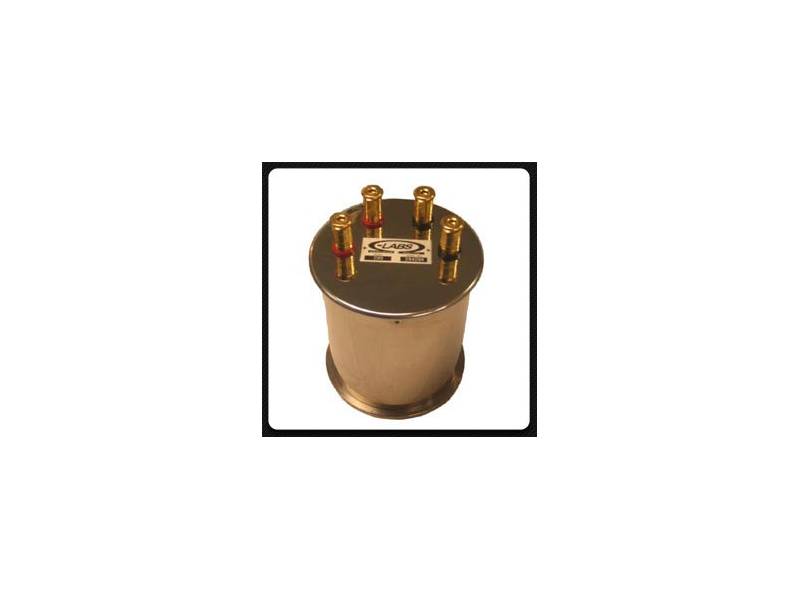

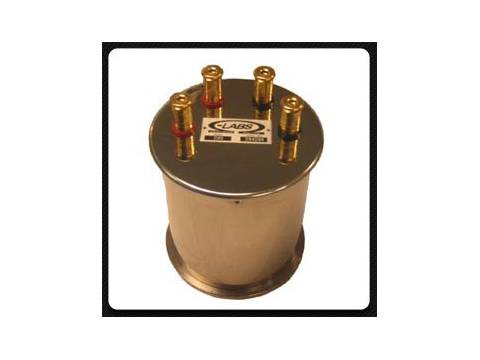

Standard rezystancji Ohm-Labs 200 - wzorzec 1 Ohm, długoterminowa stabilność

Przegląd produktu

Standard rezystancji Ohm-Labs 200 - wzorzec 1 Ohm, długoterminowa stabilność

Oparty na najnowszych badaniach w zakresie materiałów i przetwarzania, wzorzec Ohm-Labs Model 200 One Ohm jest nawijany z pojedynczej długości starannie wyżarzonego i poddanego obróbce cieplnej drutu Evanohm, aby stworzyć najnowocześniejszy wzorzec rezystancji.

Przez lata wzorzec jednoomowy typu L&N 4210-B Thomas sprawdził się jako doskonały wzorzec odniesienia. Rezystory te mają jednak stosunkowo wysoki współczynnik temperaturowy, zauważalny współczynnik ciśnienia i często wymagają tygodni na ustabilizowanie się po transporcie.

W oparciu o badania przeprowadzone w krajowych laboratoriach w USA (NIST) i Australii (NMIA), Model 200 One Ohm Standard został zaprojektowany w celu przezwyciężenia tych problemów.

Współczynnik temperaturowy rezystancji jest określony na mniej niż 0,1 μΩ/Ω/°C, przy czym większość rezystorów jest znacznie poniżej tej wartości.

Wypełnione olejem i hermetycznie zamknięte w ciężkiej obudowie, standardy te wykazały wysoką odporność na zmiany ciśnienia barometrycznego i wilgotności względnej.

Gromadzone są długoterminowe dane dotyczące stabilności początkowych serii produkcyjnych tych rezystorów; wydają się one porównywalne z innymi rezystorami klasy standardowej. Dodatkowe dane dotyczące stabilności będą dostępne z czasem.

Zalecany prąd pomiarowy wynosi 100 mA, ale Model 200 nie zostanie uszkodzony przez zastosowanie prądu ciągłego do 1 A, ani prądu przerywanego (< 1 minuty) do 3 A. Ze względu na wyjątkowo niski współczynnik temperaturowy, model 200 może być używany jako najdokładniejszy bocznik prądowy o natężeniu jednego ampera.

Wytrzymała konstrukcja modelu 200 One Ohm Standard pozwala na stosowanie go jako standardu transportowego. Laboratoria używające wzorców jednoomowych typu Thomas mogą teraz utrzymywać te rezystory w laboratorium i używać Modelu 200 jako wzorca transferowego do laboratorium krajowego lub innego laboratorium referencyjnego.

Wielokrotna wysyłka przez komercyjnego przewoźnika naziemnego, zapakowana w zwykłą folię bąbelkową i kartonowe pudełko, wykazała, że Model 200 jest w dużej mierze odporny na niestabilność spowodowaną transportem.

Model 200 jest dostarczany z akredytowaną kalibracją ISO17025, w tym danymi współczynnika temperatury.

Ohm-Labs wykorzystuje podstawową konstrukcję wzorca One Ohm Model 200 dla serii wzorców rezystancji, w tym wartości -T dla termometrii i wartości -Q do użytku z kwantowym systemem Halla.
