Aktywna sonda różnicowa niskiego napięcia T3LVD20-200 Teledyne LeCroy - 200 MHz, 20 V

Producent:

TELEDYNE LeCroy
Cena:

Skontaktuj się z nami
Cena ustalana indywidualnie

Zapytaj o produkt

Przegląd Produktu

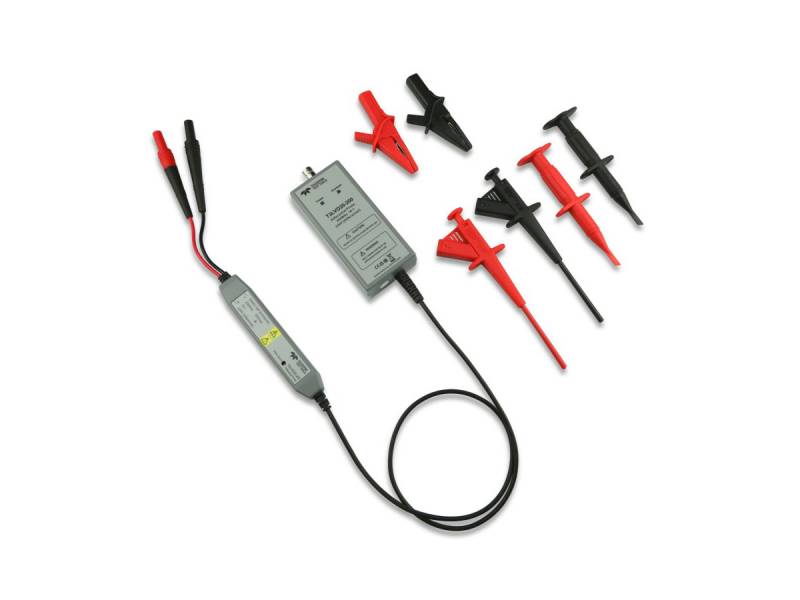

Aktywna sonda różnicowa niskiego napięcia T3LVD20-200 - 200 MHz, 20 V, 3,5 pF, 1 M

Niskonapięciowa sonda różnicowa Teledyne LeCroy T3LVD20-200 to szerokopasmowa aktywna sonda różnicowa napięcia, charakteryzująca się szerokością pasma 200 MHz, ± 20 V (DC + Pk AC), szybkim i dokładnym przechwytywaniem przebiegów, dokładnością pomiaru 2% i niskim obciążeniem obwodu testowego. Sonda ta może być używana z dowolnym oscyloskopem posiadającym wejście BNC 50 Ω lub 1 MΩ.

Typowe zastosowania to wbudowane niskonapięciowe projektowanie mocy i pomiary komponentów mocy, niskonapięciowa elektronika użytkowa i urządzenia gospodarstwa domowego, a także elektronika samochodowa.

  • Dokładne i łatwe pomiary napięcia
  • Współczynnik tłumienia 10:1
  • Szerokie pasmo 200 MHz
  • Wejście sygnału różnicowego ± 20 V (DC + szczytowy AC)
  • Wysoka różnicowa impedancja wejściowa 1 megaom / <3,5 pF
  • Maksymalne napięcie trybu wspólnego ± 60 V
  • Połączone pomiary jednostronne i różnicowe
  • Możliwość użycia z dowolnym zakresem z wejściem 50 Ohm lub 1 Megohm i złączem BNC
  • Ochrona przed przepięciem z podwójnymi wskaźnikami

Specyfikacja:

ModelT3LVD20-200
Szerokość pasma:200 MHz
Tłumienie:10X
Pojemność wejściowa:3,5 pF
Maksymalne napięcie wejściowe:60 V
Impedancja wejściowa:1 MΩ
Interfejs:BNC
Długość kabla:1 m
Zakres temperatur pracy:0 do 50°C
Czas zadziałania: 1,7 ns

Zastowania:

  • Embedded niskonapięciowe projektowanie zasilania i pomiary komponentów zasilania.
  • Elektronika użytkowa niskiego napięcia i urządzenia gospodarstwa domowego.
  • Projektowanie domowych i przemysłowych systemów fotowoltaicznych (PV). Elektronika pojazdowa.
  • Przemysłowa i wojskowa elektronika sterująca.
  • Magistrale jedno- i różnicowe (CAN, CAN FD, LIN, I2C, SPI, MIL-STD-1553B, UART, ARINC429 itp.).
  • Badania i rozwój.
  • Uniwersytety, elektronika ogólna i edukacja.

Wyposażenie standardowe:

  • Zaciski krokodylkowe x 2 CATIII 1000 V / CATIV 600 V
  • Zaciski chwytakowe x 2 CATIII 1000 V
  • Hak testowy x 2 CATIII 1000 V
  • Adapter zakończenia przelotowego BNC 50 Ohm x 1 50 Ohm, 1 W
  • Kabel wyjściowy BNC x 1 1 m, kabel koncentryczny BNC - BNC
  • Kabel USB x 1 1,5 m, męski typ A - męski typ B
  • Gniazdo ścienne USB Zasilacz x 1 Wejście: 100 V - 240 V, Wyjście: 5 V / 1 A
