Teledyne LeCroy niskoprofilowe oscyloskopy seria T3DSO4000L-HD

Seria oscyloskopów cyfrowych Teledyne LeCroy T3DSO4000L-HD

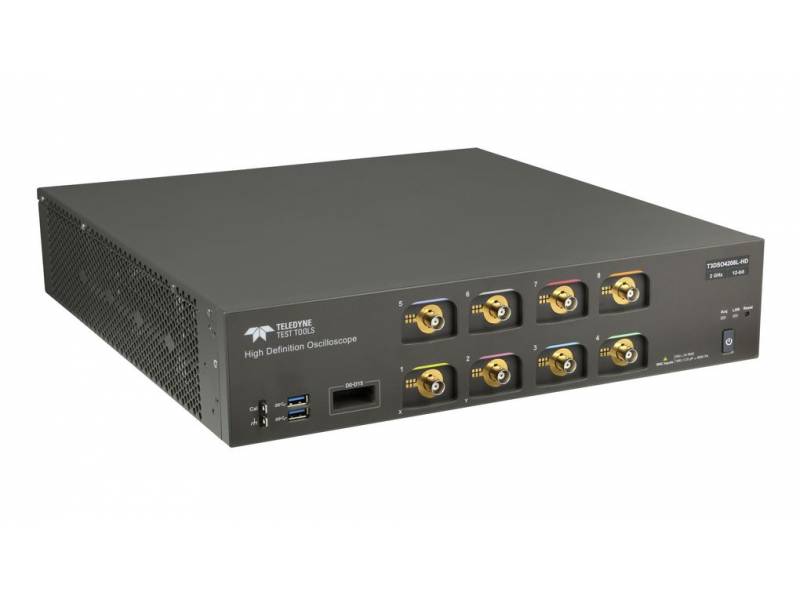

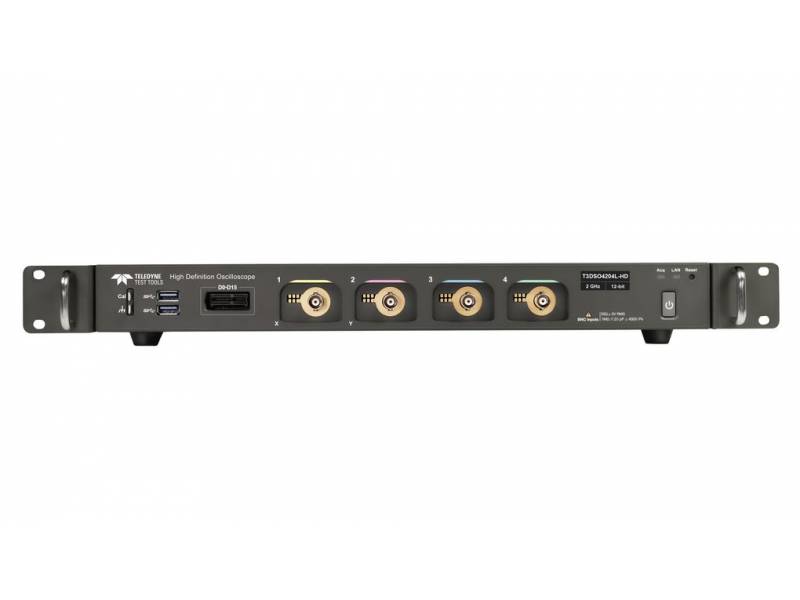

Seria niskoprofilowych oscyloskopów T3DSO4000L-HD obejmuje modele 4-kanałowe (wysokość 1U) i 8-kanałowe (wysokość 2U) o rozdzielczości pionowej 12 bitów. Z opcjami pasma analogowego 500 MHz, 1 GHz i 2 GHz.

Niskoprofilowa obudowa w połączeniu z 12-bitowymi przetwornikami ADC o wysokiej rozdzielczości i niskoszumowym front-endem zapewnia imponującą wydajność szumów, obejmującą szeroki zakres zastosowań pomiarowych. Każdy model oferuje maksymalną częstotliwość próbkowania 10 GSa/s na kanał i maksymalną głębokość pamięci 500 Mpts. Może być zdalnie sterowany przez sieć LAN dzięki wbudowanemu serwerowi internetowemu i kompletnemu zestawowi poleceń SCPI za pośrednictwem standardowego połączenia LAN 1000M. Imponujący wyświetlacz funkcji pomiarowych i matematycznych wraz z wbudowanym generatorem przebiegów arbitralnych 25 MHz i 16-kanałowym analizatorem logicznym w standardzie to cechy T3DSO4000L-HD.

DOSTĘPNE MODELE:

CECHY KLUCZOWE:

• Szerokości pasma 500 MHz, 1 GHz i 2 GHz .
• 4/8 kanałów analogowych + 1 wyzwalacz zewnętrzny
• Przepustowość kanału analogowego: do 2 Ghz; częstotliwość próbkowania w czasie rzeczywistym do 10 GSa/s
• Rozdzielczość pionowa: 12 bitów
• Niski poziom szumów: 153 μVrms przy pełnej szerokości pasma 2 GHz
• Nowa generacja technologii szybkiego wyświetlania:
• Szybkość przechwytywania przebiegów do 170 000 wfm/s (tryb normalny) i 750 000 wfm/s (tryb sekwencyjny)
• Obsługa 256-stopniowej gradacji intensywności i trybów wyświetlania temperatury barwowej
• Głębokość pamięci do 500 Mpts/kanał
• Cyfrowy system wyzwalania
• Inteligentne wyzwalanie: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay i Video (obsługa HDTV)
• Wyzwalanie i dekoder magistrali szeregowej, obsługa protokołów I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT i Manchester w standardzie
• Tryb akwizycji segmentowej (Sequence), dzielący maksymalną długość rekordu na wiele segmentów (do 80 000), zgodnie z warunkami wyzwalania ustawionymi przez użytkownika, z bardzo małym czasem martwym między segmentami, aby uchwycić kwalifikujące się zdarzenie
• Funkcja zapisu przebiegu historycznego (History), maksymalna długość zarejestrowanego przebiegu wynosi 80 000 klatek
• Automatyczne pomiary ponad 50 parametrów, obsługa statystyk z histogramem, ścieżką, trendem, pomiarem bramkowania i pomiarami matematycznymi, historycznymi, pamięci i ref.
• 4 ślady matematyczne (8 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".

Wyposażenie opcjonalne:

• T3DSO2000-LS 16-kanałowa sonda MSO
• T3PP500 Sonda pasywna 500 MHz, 10:1, 10 MΩ
• T3DSO-FGMOD Moduł USB AWG
