Teledyne LeCroy oscyloskopy cyfrowe seria T3DSO3000HD

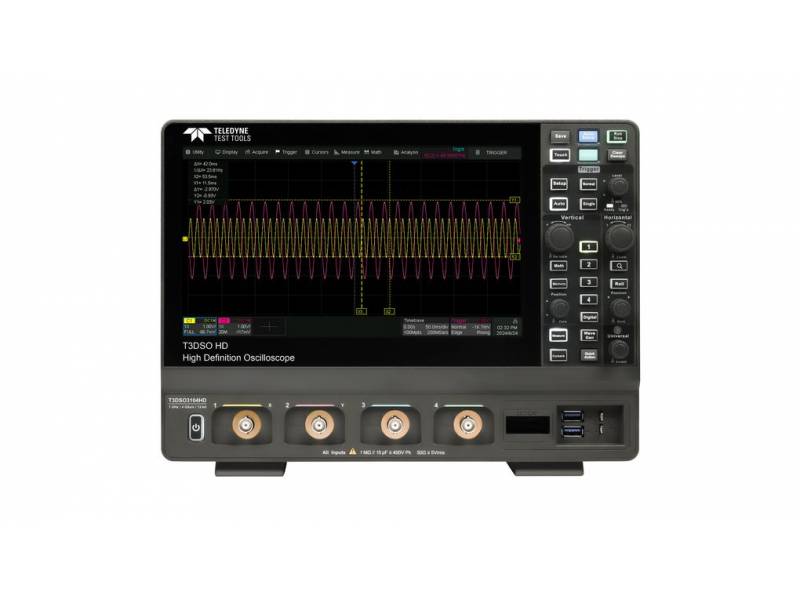

Seria oscyloskopów cyfrowych Teledyne LeCroy T3DSO3000HD

Oscyloskopy Teledyne LeCroy T3DSO3000HD to czterokanałowe modele laboratoryjne z opcjami pasma analogowego 200 MHz, 350 MHz, 500 MHz i 1 GHz, każdy z 12-bitową rozdzielczością pionową. Każdy model oferuje maksymalną częstotliwość próbkowania do 4 GS/s i maksymalną pamięć do 400 Mpts. Seria jest standardowo wyposażona we wszystkie opcje wyzwalania i dekodowania danych szeregowych, a także funkcje analizy mocy, wykresu Bode i trybu sekwencyjnego.

Seria T3DSO3000HD wykorzystuje najnowszą technologię, która oferuje maksymalną szybkość przechwytywania przebiegów do 200 000 wfm/s w trybie normalnym i 890 000 wfm/s w trybie sekwencyjnym, 256-poziomową funkcję wyświetlania gradacji intensywności oraz tryb wyświetlania temperatury barwowej. Zastosowano w niej również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim poziomie zniekształceń jitter. System wyzwalania obsługuje wiele zaawansowanych trybów wyzwalania, w tym wyzwalanie magistralą szeregową. Narzędzia takie jak rejestracja przebiegów historycznych, funkcje wyszukiwania i nawigacji, tryb sekwencji, test maski, wykres Bode i analiza mocy są dostępne w standardzie i umożliwiają przechwytywanie, przechowywanie i analizowanie rozszerzonych zapisów przebiegów. Imponujący wachlarz możliwości pomiarowych i matematycznych, opcje generatora przebiegów arbitralnych 50 MHz, a także dekodowanie szeregowe to także cechy T3DSO3000HD.

Duży 10,1-calowy pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe, a dzięki przyjaznemu dla użytkownika interfejsowi użytkownika może znacznie poprawić wydajność pracy. Obsługuje również sterowanie myszą i zdalne sterowanie przez sieć LAN.

DOSTĘPNE MODELE:

CECHY KLUCZOWE:

• Szerokości pasma 200 MHz, 350 MHz, 500 MHz i 1 GHz (800 MHz w non-interleaving mode) .
• 12-bitowe przetworniki analogowo-cyfrowe z częstotliwością próbkowania do 4 GS/s
• Końcówki frontowe o poziomie szumów 125 μVrms przy szerokości pasma 1 GHz i dokładności wzmocnienia 0,5% DC
• 4 kanały analogowe o szerokości pasma do 1 GHz
• Szybkość przechwytywania przebiegów do 200 000 wfm/s (tryb normalny) i 890 000 wfm/s (tryb sekwencyjny)
• Obsługa 256-poziomowej gradacji intensywności i trybów wyświetlania temperatury barwowej
• Długość zapisu do 400 Mpts/ch
• Wyzwalanie i dekoder magistrali szeregowej, obsługa protokołów I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MILSTD-1553B, SENT, Manchester i ARINC429 w standardzie.
• Analiza mocy, wykres Bode i tryb sekwencyjny w standardzie.
• MSO - 16 kanałów cyfrowych (opcjonalnie)
• Funkcja zapisu przebiegu historycznego (History), maksymalna długość zarejestrowanego przebiegu wynosi 80 000 klatek
• Automatyczne pomiary ponad 50 parametrów, obsługa statystyk z histogramem, ścieżką, trendem, pomiarem bramkowania i pomiarami matematycznymi, historycznymi i ref.
• 4 funkcje matematyczne (4 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.
• Szybka sprzętowa średnia, ERES; Szybka sprzętowa funkcja testu maski, z narzędziem edytora masek do tworzenia masek zdefiniowanych przez użytkownika
• Wbudowany generator przebiegów 50 MHz. Wymaga opcjonalnego sprzętu T3DSO-FGMOD do aktywacji.
• Interfejsy obejmują: 2x USB 3.0 Host, 1x USB 2.0 Host, USB 3.0 Device (USBTMC), 1000M LAN (VXI-11/ Telnet/Socket/LXI), External Trigger In, Aux Out (Pass/Fail, Trigger Out)
• Wbudowany serwer WWW umożliwia zdalne sterowanie przez port LAN za pomocą przeglądarki internetowej. Obsługa poleceń zdalnego sterowania SCPI.
• Obsługa zewnętrznej myszy i klawiatury

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".

Wyposażenie opcjonalne:

• T3DSO2000-LS 16-kanałowa sonda MSO
• PP026-1 Sonda pasywna 500 MHz, 10:1, 10 MΩ
• T3DSO-FGMOD Moduł USB AWG
• T3DSOHD-RACK Zestaw do montażu w stelażu
• WS4KHD-SOFTCASE Miękki futerał
