Teledyne LeCroy oscyloskopy cyfrowe seria T3DSO3000

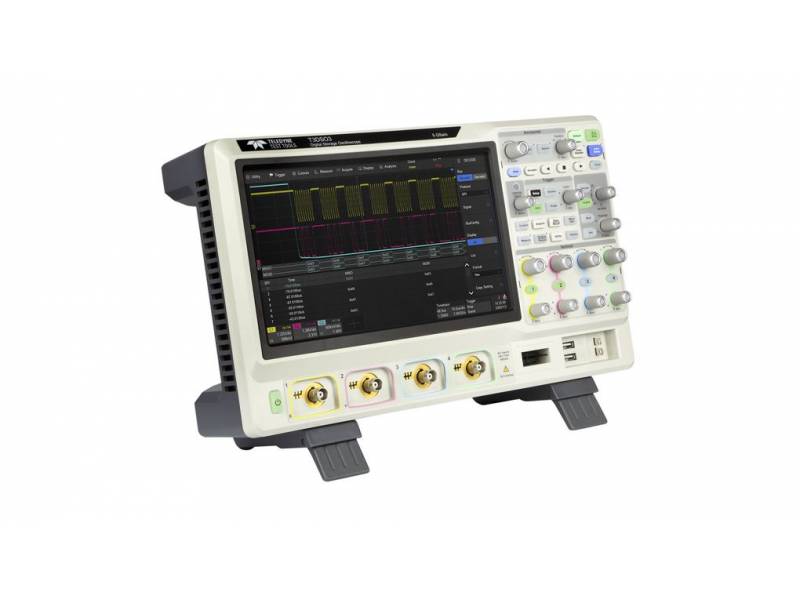

Seria oscyloskopów cyfrowych Teledyne LeCroy T3DSO3000

Oscyloskopy Teledyne LeCroy z serii T3DSO3000 to czterokanałowe modele z opcjami pasma analogowego od 200 MHz do 1 GHz. Każdy model oferuje maksymalną częstotliwość próbkowania 5 GSa/s i maksymalną głębokość pamięci 250 Mpts w trybie półkanałowym. Wszystkie modele zawierają dwa przetworniki ADC 5 GSa/s i dwa moduły pamięci 250 Mpts. Gdy wszystkie kanały są włączone, każdy kanał ma częstotliwość próbkowania 2,5 GSa/s i standardową długość zapisu 125 Mpts. Gdy aktywny jest tylko jeden kanał na ADC, maksymalna częstotliwość próbkowania wynosi 5 GSa/s, a maksymalna długość zapisu to 250 Mpts. Aby ułatwić obsługę, dostęp do najczęściej używanych funkcji można uzyskać za pomocą przyjaznego dla użytkownika panelu przedniego.

DOSTĘPNE MODELE:

CECHY KLUCZOWE:

• Szerokości pasma 200 MHz, 350 MHz, 500 MHz i 1 GHz.
• Częstotliwość próbkowania do 5 GS/s.
• Długa pamięć - do 125 Mpts/Ch (250 Mpts z przeplotem).
• 10,1-calowy pojemnościowy kolorowy ekran dotykowy TFT-LCD (1024 x 600).
• Zawiera dekodery magistrali szeregowej dla I2 C, SPI, UART, CAN, LIN, CAN FD, I2 S, MIL-STD-1553B, FlexRay, SENT i Manchester.
• Obejmuje pomiary Bode Plot od 10 Hz do 25 MHz przy użyciu generatora funkcyjnego/arbitralnego T3DSO1000-FGMOD-A lub pomiary Bode Plot od 10 Hz do 120 MHz przy użyciu generatora funkcyjnego T3AFG120.
• Aplikacja do analizy mocy w standardzie, mierząca jakość mocy, harmoniczne prądu, prąd rozruchowy, straty przełączania, szybkość narastania, modulację, tętnienia wyjściowe, włączanie/wyłączanie, odpowiedź przejściową, PSRR, sprawność.
• Opcjonalne MSO - 16 kanałów cyfrowych. Dodaje debugowanie sygnałów mieszanych do serii oscyloskopów T3DSO3000.
• Opcjonalny generator przebiegów funkcyjnych/arbitralnych 25 MHz. 6 typów przebiegów (sinusoidalny, kwadratowy, rampowy, impulsowy, DC, szum) i 45 przebiegów arbitralnych. (Opcja T3DSO1000-FGMOD-A)
• Zaawansowane wyzwalanie - Edge, Slope, Pulse Width, Window, Runt, Interval, Dropout, Pattern, Video, Qualified & Serial.
• Szybkość rejestracji przebiegów do 110 000 wfm/s (tryb normalny) i 500 000 wfm/s (tryb sekwencyjny).
• Łączność - Wiele typów interfejsów: USB Host, USB Device (USBTMC), LAN, Trigger In/Out

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".

Wyposażenie opcjonalne:

• T3DSO2000-LS 16-kanałowa sonda MSO
• T3DSO1000-FGMOD-A Moduł funkcji/fal arbitralnych 25 MHz
• PP020-1 Sonda pasywna 500 MHz, 10:1, 10 MΩ
