Teledyne LeCroy oscyloskopy cyfrowe seria T3DSO2000HD

Seria oscyloskopów cyfrowych Teledyne LeCroy T3DSO2000HD

Seria oscyloskopów stołowych T3DSO2000HD obejmuje 4-kanałowe modele z opcjami pasma analogowego 100 MHz, 200 MHz i 350 MHz. Oscyloskopy T3DSO2000HD wykorzystują 12-bitowe przetworniki ADC o wysokiej rozdzielczości i niskoszumowy front-end, który zapewnia imponującą wydajność szumów w szerokim zakresie zastosowań pomiarowych. Każdy model oferuje maksymalną częstotliwość próbkowania 2 GSa/s (z przeplotem) i maksymalną głębokość pamięci 200 Mpts w trybie przeplotu. Modele z konfiguracją MS są również standardowo wyposażone w 16-kanałową sondę logiczną.

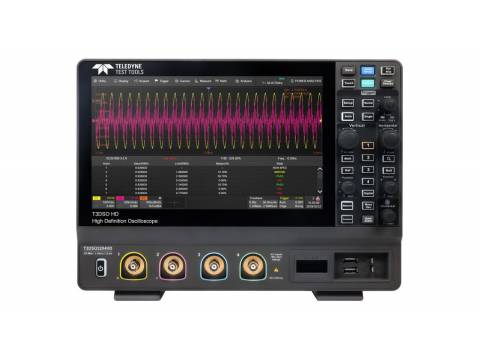

Seria T3DSO2000HD wykorzystuje najnowszą technologię, która oferuje maksymalną szybkość przechwytywania przebiegów do 100 000 wfm/s (tryb normalny, do 500 000 wfm/s w trybie sekwencyjnym), 256-poziomową funkcję wyświetlania gradacji intensywności oraz tryb wyświetlania temperatury barwowej. Zastosowano tu również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim poziomie zniekształceń jitter. System wyzwalania obsługuje wiele zaawansowanych trybów wyzwalania, w tym wyzwalanie magistralą szeregową. Narzędzia takie jak rejestracja przebiegów historycznych, funkcje wyszukiwania i nawigacji, test maski, wykres Bode, analiza mocy i histogram umożliwiają przechwytywanie, przechowywanie i analizowanie rozszerzonych zapisów przebiegów. Imponujący wachlarz możliwości pomiarowych i matematycznych, opcje generatora przebiegów arbitralnych 25 MHz, a także dekodowanie szeregowe to także cechy T3DSO2000HD. Duży 10,1-calowy pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe, a dodatkowo przyjazny dla użytkownika interfejs użytkownika może znacznie poprawić wydajność pracy. Obsługuje również sterowanie myszą i zdalne sterowanie przez sieć LAN.

DOSTĘPNE MODELE:

CECHY KLUCZOWE:

• Dostępne pasma częstotliwości: 100 MHz, 200 MHz
• 12-bitowe przetworniki analogowo-cyfrowe z częstotliwością próbkowania do 2 GS/s
• Końcówki frontowe o poziomie szumów 70 μVrms przy szerokości pasma 500 MHz i dokładności wzmocnienia 0,5% DC
• 4 kanały analogowe o szerokości pasma do 350 MHz
• Szybkość przechwytywania przebiegów do 100 000 wfm/s (tryb normalny) i 500 000 wfm/s (tryb sekwencyjny)
• Obsługa 256-poziomowego stopniowania intensywności i trybów wyświetlania temperatury barwowej
• Długość zapisu do 200 Mpts/ch
• Wyzwalanie i dekoder magistrali szeregowej, obsługa protokołów I²C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I²S, MIL-STD-1553B, SENT i Manchester
  MSO - 16 kanałów cyfrowych (opcjonalnie w modelach DSO i standardowo w modelach MS)
• Funkcja zapisu przebiegu historycznego (History), maksymalna długość zarejestrowanego przebiegu wynosi 80 000 klatek
• Automatyczne pomiary ponad 50 parametrów, obsługa statystyk z histogramem, ścieżką, trendem, pomiarem bramkowania i pomiarami Math, History i Ref
• 2 ślady matematyczne (2 Mpts FFT, dodawanie, odejmowanie, mnożenie, dzielenie, całkowanie, różniczkowanie, pierwiastek kwadratowy itp.
• Szybka sprzętowa średnia, ERES; Szybka sprzętowa funkcja testu maski, z narzędziem edytora masek do tworzenia masek zdefiniowanych przez użytkownika
• Wbudowany generator przebiegów 25 MHz

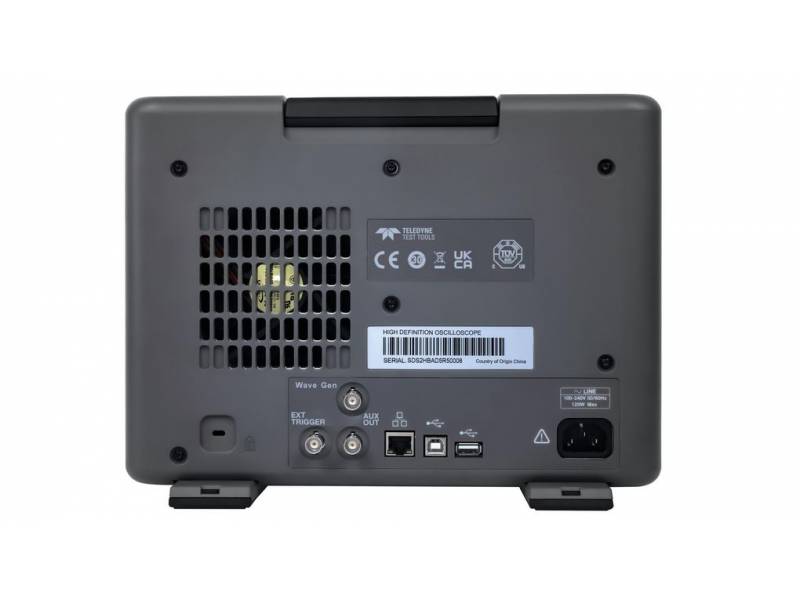

• Interfejsy obejmują: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out
• Wbudowany serwer WWW obsługuje zdalne sterowanie przez port LAN za pomocą przeglądarki internetowej. Obsługuje polecenia zdalnego sterowania SCPI. Obsługa zewnętrznej myszy i klawiatury

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".

Wyposażenie opcjonalne:

• T3DSO2000-LS 16-kanałowa sonda MSO
• PP026-1 Sonda pasywna 500 MHz, 10:1, 10 MΩ
• T3DSO-FGMOD Moduł USB AWG
• T3DSOHD-RACK Zestaw do montażu w stelażu
• WS4KHD-SOFTCASE Miękki futerał
