Teledyne LeCroy oscyloskopy cyfrowe seria T3DSO1000HD

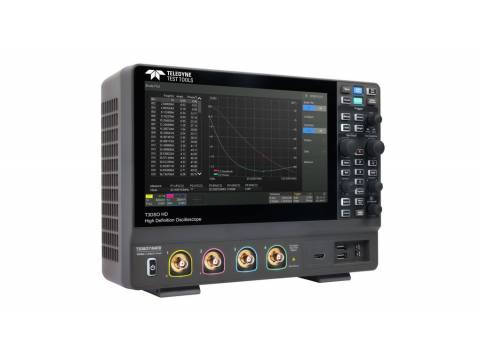

Seria oscyloskopów cyfrowych Teledyne LeCroy T3DSO1000HD

Oscyloskopy cyfrowe Teledyne LeCroyT3DSO1000HD są dostępne w szerokościach pasma 100 MHz i 200 MHz, mają maksymalną długość zapisu 100 Mpts/ch i wyświetlają 4 kanały analogowe + opcjonalnie 16 kanałów cyfrowych z możliwością analizy sygnałów mieszanych.

Seria T3DSO1000HD wykorzystuje najnowszą technologię, która oferuje maksymalną szybkość przechwytywania przebiegów do 120 000 wfm/s (tryb normalny, do 500 000 wfm/s w trybie sekwencyjnym), 256-poziomową funkcję wyświetlania gradacji intensywności oraz tryb wyświetlania temperatury barwowej. Zastosowano tu również innowacyjny cyfrowy system wyzwalania o wysokiej czułości i niskim poziomie zniekształceń jitter. System wyzwalania obsługuje wiele zaawansowanych trybów wyzwalania, w tym wyzwalanie magistralą szeregową. Narzędzia takie jak rejestracja przebiegów historycznych, funkcje wyszukiwania i nawigacji, test maski, wykres Bode, analiza mocy i histogram pozwalają na przechwytywanie, przechowywanie i analizowanie rozszerzonych zapisów przebiegów. Imponujący wachlarz możliwości pomiarowych i matematycznych, opcje generatora przebiegów arbitralnych 50 MHz, a także dekodowanie szeregowe to także cechy T3DSO1000HD. Duży 10,1-calowy pojemnościowy ekran dotykowy obsługuje gesty wielodotykowe, a dodatkowo przyjazny dla użytkownika interfejs użytkownika może znacznie poprawić wydajność pracy. Obsługuje również sterowanie myszą i zdalne sterowanie przez sieć LAN.

DOSTĘPNE MODELE:

CECHY KLUCZOWE:

• Dostępne pasma częstotliwości: 100 MHz, 200 MHz
• 12-bitowe przetworniki analogowo-cyfrowe z częstotliwością próbkowania do 2 GS/s
• Końcówki frontowe o paśmie przenoszenia 70 μVrms przy 200 MHz
  szerokość pasma i dokładność wzmocnienia DC 0,5%
• 4 kanały analogow
• Szybkość rejestracji przebiegów do 120 000 wfm/s (tryb normalny) i 500 000 wfm/s (tryb sekwencyjny)
• Obsługa 256-poziomowej gradacji intensywności i trybów wyświetlania temperatury barwowej
• Długość zapisu do 100 Mpts/ch
• Inteligentne wyzwalanie: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (HDTV supported), Qualified, Nth edge, Delay, Setup/Hold time.
• Wyzwalanie i dekoder magistrali szeregowej, obsługa protokołów I²C, SPI, UART, CAN, LIN, CAN-FD (tylko dekodowanie), FlexRay (tylko dekodowanie)
• 16 kanałów cyfrowych (opcjonalnie)
• Funkcja zapisu przebiegu historycznego (History), maksymalna długość zarejestrowanego przebiegu wynosi 80 000 klatek.
• Automatyczne pomiary ponad 50 parametrów, obsługa statystyk z histogramem, śledzenie, trend,
• Pomiary bramkowania oraz pomiary Math, History i Ref.
• 4 Math traces (2 Mpts FFT, dodawanie, odejmowanie,
  mnożenie, dzielenie, całkowanie, różniczkowanie itp,
  pierwiastek kwadratowy itp.), obsługuje edytor formuł.
• Szybka sprzętowa funkcja uśredniania, ERES; Szybka sprzętowa funkcja testu maski, obsługująca edytor wzorów.
• Szybka sprzętowa funkcja testu maski, z
• Narzędzie Mask Editor do tworzenia masek zdefiniowanych przez użytkownika.
• Generator przebiegów 50 MHz (opcjonalny)
• Interfejsy obejmują: USB Hosts, USB Device (USBTMC), LAN (VXI-11/Telnet/Socket), Pass/Fail, Trigger Out.
• Wbudowany serwer sieciowy obsługuje zdalne sterowanie
  przez port LAN za pomocą przeglądarki internetowej. Obsługuje polecenia zdalnego sterowania SCPI. Obsługa zewnętrznej myszy i klawiatury.

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".

Wyposażenie opcjonalne:

• T3PP350: Sonda pasywna 350 MHz, 10:1, 10 MΩ
• T3DSO1000-LS: 16-kanałowa sonda MSO
• T3DSO-FGMOD Moduł USB AWG
• T3DSOHD-RACK Zestaw do montażu w stelażu
• WS4KHD-SOFTCASE Miękki futerał
