Oscyloskop cyfrowy Yokogawa DLM5058HD 500MHz 8CH seria DLM5000HD

Podstawowe funkcje

Funkcja wyszukiwania historii

Dostępne są różne i zaawansowane metody wyszukiwania do 200000 przebiegów* dla zdarzeń spełniających niestandardowe wymagania.
Dostępne są intuicyjne i proste funkcje wyszukiwania przebiegów. Na przykład, można określić prostokątną strefę, która przechwytuje
część przebiegu na ekranie, strefę obejmującą cały zmierzony przebieg lub strefę wielokątną. Jeśli znana jest interesująca wartość, taka jak nieprawidłowa wartość napięcia lub szerokość impulsu, można przeszukiwać przebiegi historii przy użyciu parametrów przebiegu.
*Do 100000 dla DLM5000

Pomiar i analiza sygnałów logicznych

Standardowo wyposażony w 16-bitowe wejście logiczne. Opcje /L4 i /L32 umożliwiają pomiar do 32 sygnałów logicznych. Wyświetlacz magistrali/stanu i opcjonalne funkcje obliczania DA (przydatne do oceny konwerterów AD/DA) są również dostępne.

Filtry

Filtry czasu rzeczywistego z optymalną redukcją szumów obsługują szeroki zakres częstotliwości od 8 kHz do 200 MHz. Każdy kanał ma do dyspozycji 14 filtrów dolnoprzepustowych o częstotliwościach odcięcia od 8 kHz do 200 MHz, a przebiegi są filtrowane przed zapisaniem w pamięci. Te działające w czasie rzeczywistym filtry pozwalają na stabilne wyzwalanie nałożonych na siebie sygnałów szumu.

Opcja matematyczna zdefiniowana przez użytkownika (/G2 lub /G02)

Równania mogą być dowolnie tworzone przy użyciu zestawu operatorów, takich jak operatory trygonometryczne i logarytmiczne, całkowanie i różniczkowanie, operatory szerokości impulsu, pomiar fazy i konwersja cyfrowo-analogowa.

Opcja analizy zasilania (/G3 lub /G03)

Analiza strat przełączania: Obliczanie strat przełączania [ V ( t ) × i ( t ) ] w długich cyklach testowych z wykorzystaniem długiej wbudowanej pamięci. Obsługiwana jest szeroka gama analiz strat przełączania, w tym obliczanie strat włączania/wyłączania, strat obejmujących utratę ciągłości i strat w długich cyklach linii zasilania 50 Hz/60 Hz. Pomiar parametrów mocy: Automatyczny pomiar parametrów mocy dla maksymalnie czterech par przebiegów napięcia i prądu, takich jak moc czynna, moc pozorna, współczynnik mocy i inne. Możliwe jest również obliczanie statystyk cykli i historii.

Przystosowany do pracy niestacjonarnej:

• Mimo dużego ekranu oraz wielu kanałów, jest cienki i lekki, a co za tym idzie łatwy do przenoszenia
• Uruchomienie i wyświetlenie przebiegu zajmuje 12 sekund

DLMsync (/SY lub /SYN)

Połączenie dwóch modeli z serii DLM5000HD (z opcją /SY lub /SYN) za pomocą dedykowanego kabla (701982) umożliwia synchroniczny pomiar do 16 kanałów. Przechwycone przebiegi są wyświetlane na każdym urządzeniu, wyzwalacze działają wspólnie, a wspólne elementy (długość rekordu, częstotliwość próbkowania, ustawienia akwizycji, ustawienia skali osi poziomej) są połączone jak pojedynczy 16-kanałowy oscyloskop. Połącz modele czterokanałowe, aby uzyskać więcej możliwości. Dwa zsynchronizowane instrumenty zostają połączone, a niektóre operacje są współdzielone między jednostką główną i podrzędną. Na przykład, jeśli powiększysz przebieg na jednostce głównej lub podrzędnej, odpowiadający mu przebieg na drugiej jednostce zostanie automatycznie powiększony w tym samym miejscu. Ponieważ dane pomiarowe mogą być wysyłane partiami, 16 kanałów może być sprawdzanych jednocześnie w połączeniu ze zintegrowaną platformą oprogramowania IS8000.

Zintegrowany moduł pomiarowy IEEE1588

DLM5000HD można ustawić jako jednostkę nadrzędną dla pomiarów zsynchronizowanych czasowo za pomocą IEEE1588. Funkcja ta łączy ze sobą przyrządy pomiarowe w sieci LAN bez dedykowanego kabla lub skomplikowanych ustawień zwykle wymaganych do synchronizacji, co pozwala użytkownikom na łatwe rozpoczęcie zsynchronizowanych pomiarów. W przypadku korzystania z koncentratora sieciowego należy użyć wersji obsługującej standard IEEE1588. Wszystkie zmierzone dane i wyniki mogą być integralnie analizowane na tej samej osi czasu na zintegrowanej platformie oprogramowania testowego i pomiarowego IS8000.

Funkcja zoom&search:

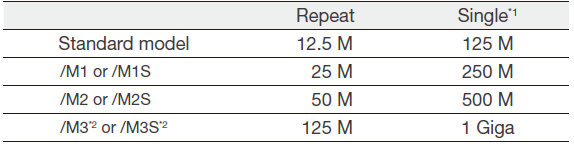

Wielokanałowe przebiegi zarejestrowane w pamięci długiej muszą być powiększane w pionie i poziomie w celu ich szczegółowego przeglądania. Ekran dotykowy oraz dedykowane przyciski i pokrętło zoomu umożliwiają szybkie powiększanie wybranych aspektów. Można wyświetlić dwa powiększone przebiegi z różnymi skalami osi czasu w tym samym czasie i użyć funkcji automatycznego przewijania, aby automatycznie przesuwać okno powiększenia po przebiegach. Możliwość powiększania dwóch odległych lokalizacji w tym samym czasie (takich jak "przyczyna" i "skutek" zdarzenia) lub wyświetlania ich z różnymi współczynnikami powiększenia jest bardzo przydatna do debugowania oprogramowania. Użytkownicy mogą również wyszukiwać przy użyciu wielu kryteriów, aby automatycznie znaleźć i powiększyć funkcje w przebiegu w celu dalszej kontroli. Lokalizacje znalezionych przebiegów są zaznaczane na ekranie.

Zastosowanie oscyloskopu

• Elektronika samochodowa i transportowa (jednostki sterujące, napędy i systemy magistrali szeregowej),
• Elektronika energetyczna (urządzenia elektroniczne, maszyny, falowniki i generatory),
• Elektronika (urządzenia gospodarstwa domowego, klimatyzatory i wentylatory) oraz
• Mechatronika (urządzenia przemysłowe).
