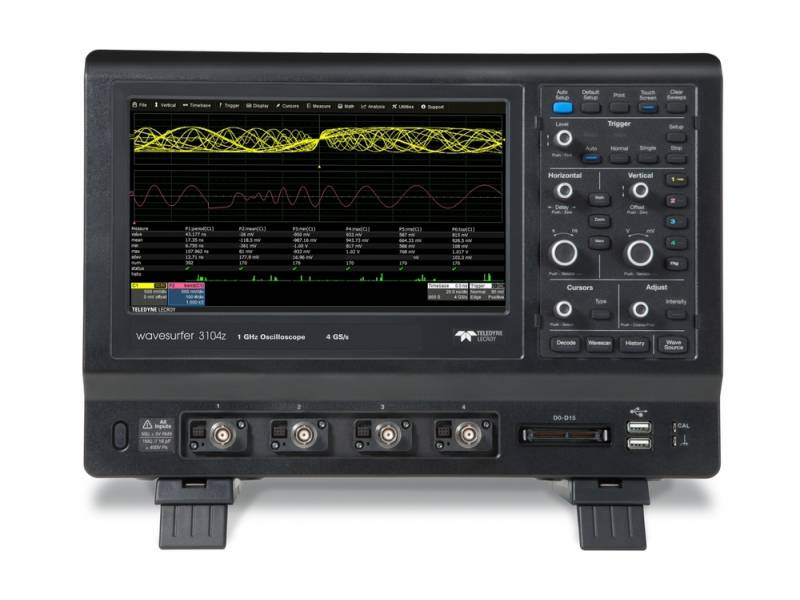

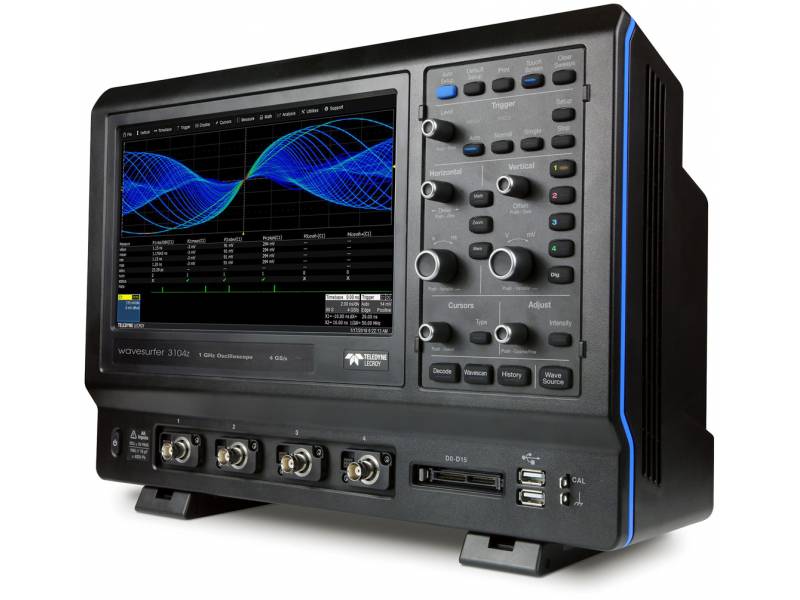

Teledyne LeCroy oscyloskopy cyfrowe seria WaveSurfer 3000z

Prezentacja funkcji

Zaawansowane wykrywanie anomalii
Szybka częstotliwość aktualizacji kształtu fali, używana w połączeniu z trybem historii, WaveScan, trybem sekwencji i testowaniem maski, ułatwia wykrywanie anomalii kształtu fali.

Potężny, rozbudowany zestaw narzędzi
Standardowa kolekcja narzędzi matematycznych, pomiarowych, debugowania i dokumentacji zapewnia niezrównane możliwości analizy.

Zaawansowane wyszukiwanie WaveScan
Lokalizowanie nietypowych zdarzeń w pojedynczym przechwyceniu lub skanowanie w poszukiwaniu anomalii w wielu akwizycjach.
Ponad 20 trybów może być zastosowanych do kanałów analogowych lub cyfrowych

Testowanie masek Pass/Fail
Testowanie masek w celu szybkiej identyfikacji anomalii i oznaczenia ich lokalizacji.
Możliwe jest wyświetlenie historii wyników pozytywnych/negatywnych.

Szybka aktualizacja kształtu fali
Szybkość aktualizacji wynosząca ponad 130 000 przebiegów na sekundę umożliwia łatwe wyświetlanie losowych lub rzadkich zdarzeń.
Zmiany w czasie można zaobserwować dzięki wyświetlaniu trwałości stopniowanej intensywności.

Odtwarzanie przebiegów w trybie historii
Wyświetlanie poprzednich przebiegów w celu wykrycia wcześniejszych anomalii
Korzystanie z kursorów i parametrów pomiarowych w celu szybkiej identyfikacji źródła problemów
Tryb historii jest zawsze włączony i dostępny po kliknięciu przycisku

Zaawansowane wyzwalanie
Podstawowe wyzwalanie, takie jak krawędź lub szerokość, może być używane do codziennych rozwiązań.
Kwalifikowane wyzwalanie umożliwia wyzwalanie na wielu kanałach
Potężne wyzwalanie logiczne można skonfigurować w celu wychwycenia równoległego wzorca
Inteligentne wyzwalacze, takie jak runt, dropout lub interval, pomagają szybko izolować anomalie.
Wyzwalanie danych szeregowych dodaje wyzwalacze specyficzne dla protokołu

Analiza protokołów z szeregowym wyzwalaniem i dekodowaniem
Intuicyjna, kodowana kolorami nakładka prezentowana w systemie binarnym, szesnastkowym lub dziesiętnym
Możliwości wyzwalania pozwalają na obsługę szerokiego zakresu różnych zdarzeń
Wszystkie zdekodowane dane są wyświetlane w interaktywnej tabeli

Precyzyjne pomiary za pomocą woltomierza cyfrowego
4-cyfrowy woltomierz cyfrowy
5-cyfrowy licznik częstotliwości
Jako źródło można wybrać dowolny kanał
Odczyty napięcia można ustawić na DC, DC RMS lub AC RMS
Pomiary będą nadal aktualizowane nawet po zatrzymaniu wyzwalania

Analiza logiczna z 16-kanałową obsługą sygnałów mieszanych
Jednoczesny podgląd, pomiar i analiza sygnałów analogowych i 16 sygnałów cyfrowych
Kanały analogowe i cyfrowe mogą być włączone do jednego wzorca wyzwalania
WaveScan, trendy, statystyki i histicony zapewniają wgląd w celu znalezienia anomalii w przebiegach cyfrowych

Generowanie przebiegów za pomocą wbudowanego generatora funkcji
Częstotliwości do 25 MHz
Opcje kształtu fali: sinusoida, kwadrat, impuls, rampa, trójkąt, szum i fale DC
Wyjście BNC na panelu tylnym
Zapisane przebiegi mogą być przesyłane do WaveSource w celu generowania dowolnych przebiegów

Zaawansowane możliwości matematyczne
Bogaty zestaw 20 funkcji matematycznych zapewnia szybki wgląd w przebiegi.
Dedykowana siatka dla przebiegów matematycznych
Każdy kanał, pomiar lub pakiet analizy może mieć zastosowaną funkcję matematyczną.

Doskonałe narzędzia pomiarowe
24 parametry pomiarowe
Do każdego parametru można zastosować dodatkowe statystyki i histogramy
Trendy mogą być wyświetlane dla każdego pomiaru

Narzędzie dokumentacyjne LabNotebook
Zapis wszystkich wyświetlanych przebiegów, pliku konfiguracji oscyloskopu i obrazu ekranu za pomocą jednego naciśnięcia przycisku
Przywoływanie plików LabNotebook do oscyloskopu
Wyświetlanie plików LabNotebook na komputerze PC za pomocą WaveStudio

Akcesoria opcjonalne:

Mixed Signal Option

WS3K-MSO - Mixed Signal probe, accessories and license for WaveSurfer 3000 / 3000z

Remote Control/Network Option

USB2-GPIB - External USB 2.0 to GPIB IEEE 488.2 adapter

Power Analysis Software

WS3K-PWR - Power Analysis Option for WaveSurfer 3000z

Serial Trigger and Decode

WS3K-AudioBus TD - AudioBus trigger and decode option for WaveSurfer 3000z
WS3K-AUTO - CAN and LIN Trigger and Decode Package for WaveSurfer 3000 / 3000z
WS3K-CAN FDbus TD - CAN and CAN FD Trigger and Decode Package for WaveSurfer 3000 / 3000z
WS3K-EMB - I2C, SPI, UART and RS-232 Trigger and Decode Package for WaveSurfer 3000 / 3000z
WS3K-FlexRayBus TD - FlexRay Trigger and Decode Package for WaveSurfer 3000 / 3000z

Other Software Options

WS3K-SPECTRUM-1 - Spectrum Analyzer for WaveSurfer 3000z - 1 trace
WS3K-FG - Function Generator for WaveSurfer 3000 / 3000z

Miscellaneous

WS3K-RACK - WaveSurfer 3000 / 3000z Rack Mount Accessory Limited Availability
WS3K-SOFTCASE - WaveSurfer 3000 Soft Carrying Case Limited Availability
