Microtest 6621-30 Mostek RLC 10Hz - 30MHz, dokł. 0,05%

Przegląd produktu

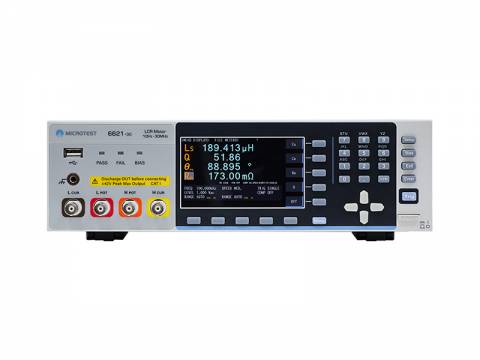

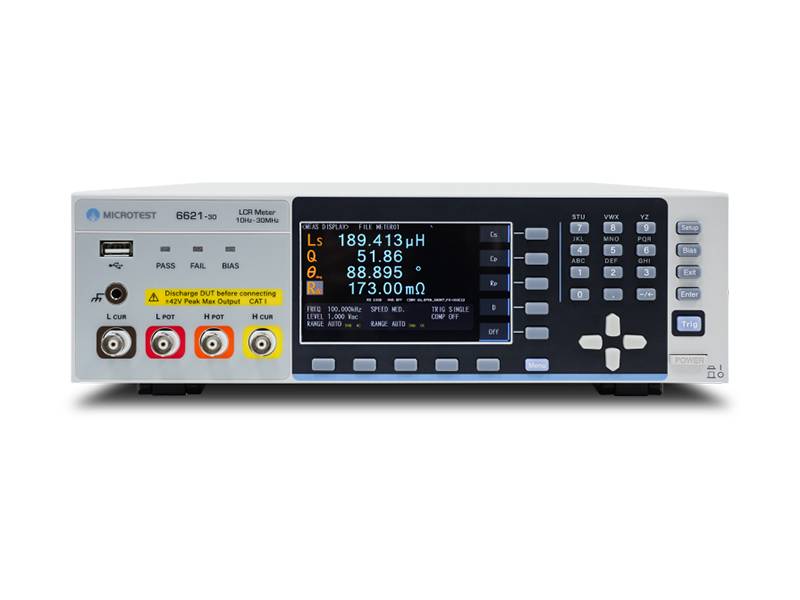

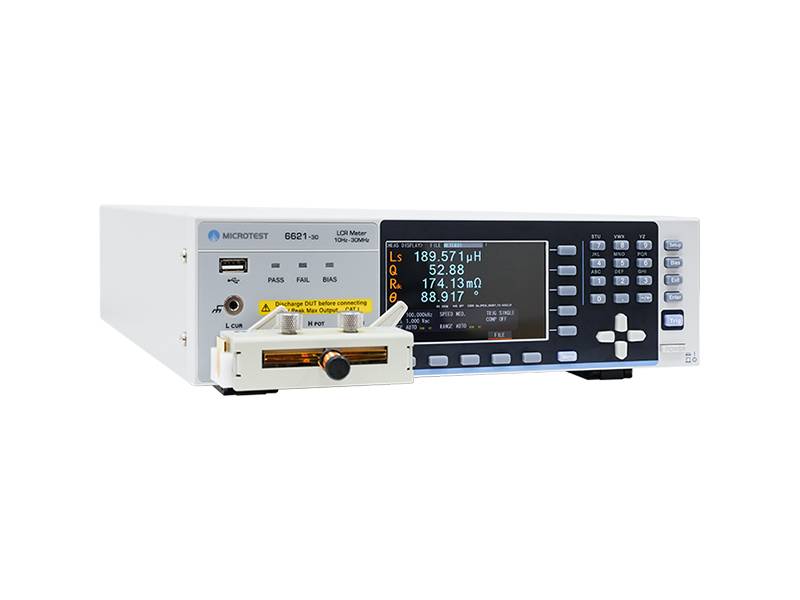

Precyzyjny mostek RLC 6621-30 (od 10 Hz do 30 MHz) umożliwia wykonywanie testów RLC sygnałów AC.

Seria mostków LCR MICROTEST 6621 zapewnia szeroki zakres częstotliwości od 10 Hz do 30 MHz do pomiaru charakterystyki impedancji komponentów i materiałów. Mierzone parametry obejmują |Z| (impedancja), |Y| (admitancja), θ (kąt fazowy), X (reaktancja), R (rezystancja szeregowa/równoległa), G (przewodność), B (susceptancja), L (indukcyjność), D (współczynnik rozproszenia), Q (współczynnik jakości), DCR (rezystancja DC), C (pojemność), ESR (równoważna rezystancja szeregowa)， Obsługuje interfejsy komunikacyjne REMOTE/Handler/LAN/USB Host/USB Device/GPIB/RS-232, dzięki czemu jest kompatybilny z urządzeniami automatyki lub interfejsami człowiek-maszyna (PLC).

Kluczowe cechy

• Zakres częstotliwości: DC, 10Hz do 30 MHz
• Podstawowa dokładność do ±0,05%
• Impedancja wyjściowa 25Ω/100Ω, przełączana
• Bardzo wysoka prędkość pomiaru <3 ms
• Funkcja automatycznej kontroli poziomu
• Funkcja korekcji obwodu otwartego/zwarcia/obciążenia
• Wbudowane napięcie polaryzacji DC ±12V (opcja OP-662102)
• Zewnętrzne źródło prądu polaryzacji DC (opcja serii 6621+)
• Obsługa trybu miernika i trybu listy
• Wyświetlanie 4 zestawów parametrów jednocześnie
• Jednoczesny pomiar AC/DC
• Funkcja komparatora i funkcja klasyfikacji BIN kontrolera

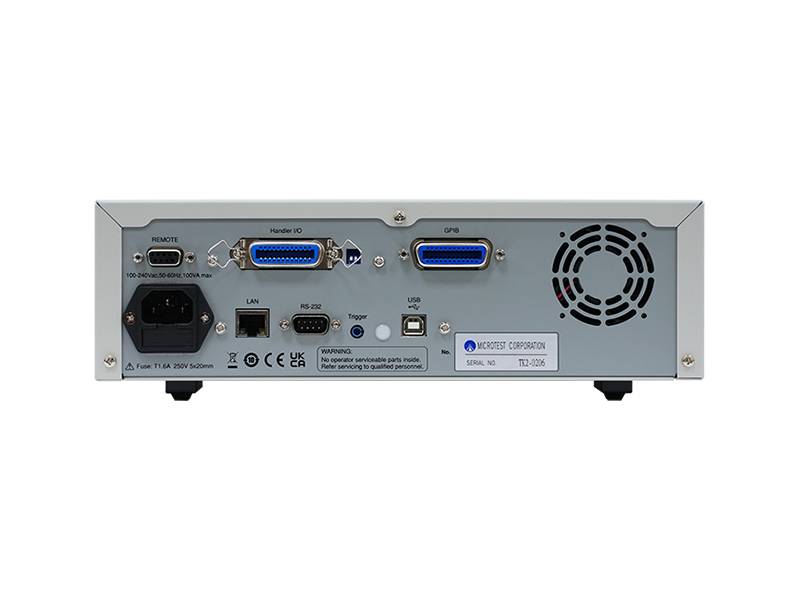

• Standard: Obsługa interfejsów RS-232/ Handler/ LAN/ USB Host/ USB Device
• Obsługa interfejsu GPIB (opcja OP-662101)
• Przechowywanie plików ustawień, danych pomiarowych i zrzutów ekranu przez USB
• Obsługa oprogramowania PC

Główna różnica między serią 6621 a serią 6630 mierników LCR:
Ma bardziej kompaktową konstrukcję.

Jest to bardziej ekonomiczna wersja precyzyjnego miernika LCR wysokiej częstotliwości Microtest 6630 i świetna opcja dla klientów, którzy muszą mierzyć polaryzację wysokoprądową przy ograniczonym budżecie.

• Może współpracować z źródłami prądu polaryzacji DC Microtest (do 640A/10MHz).
• Obsługuje opcjonalne wewnętrzne napięcie polaryzacji 12V.
• Interfejs GPIB i uchwyt FX-000C19 DIP stają się opcjonalne (klient może zakupić jeden uchwyt C19 za połowę ceny za każdą jednostkę 6621).
• Brak wbudowanego wyświetlacza μ/ε (klient może nadal mierzyć pojemność materiału dielektrycznego i ręcznie obliczać μ i ε).

Porównanie modeli z serii

Pełna specyfikacja w nocie katalogowej w zakładce "Do pobrania".

Akcesoria standardowe

• Przewód zasilający
• PC Link Software

Akcesoria opcjonalne (adaptery pomiarowe)

• Kelvin Clip Leads - F423906A
• F423906B Kelvin Clip Leads (50cm)
• F423906A Kelvin Clip Leads (100cm)
• F423906B Kelvin Clip Leads (50cm)
• F663001A BNC Test Leads (50cm)
• F663001B BNC Test Leads (100cm)
• F663001C BNC Test Leads (200cm)
• F420001 External Voltage Bias (±200V/1MHz)
• F420003 External Voltage Bias (±40V/1MHz)
• F420005 External Voltage/ Current Bias (±40V/100mA)
• F420006 External Voltage Bias (±2000V/1MHz)
• FX-0000C6 DIP Test Fixture
• FX-0000C7 Dielectric Material
• FX-0000C8 Magnetic Material Test Fixture
• FX-0000C9 Material Testing Fixture
• FX-000C10 Bottom Electrode SMD Test Fixture
• FX-000C11 SMD Tweezers Test Leads

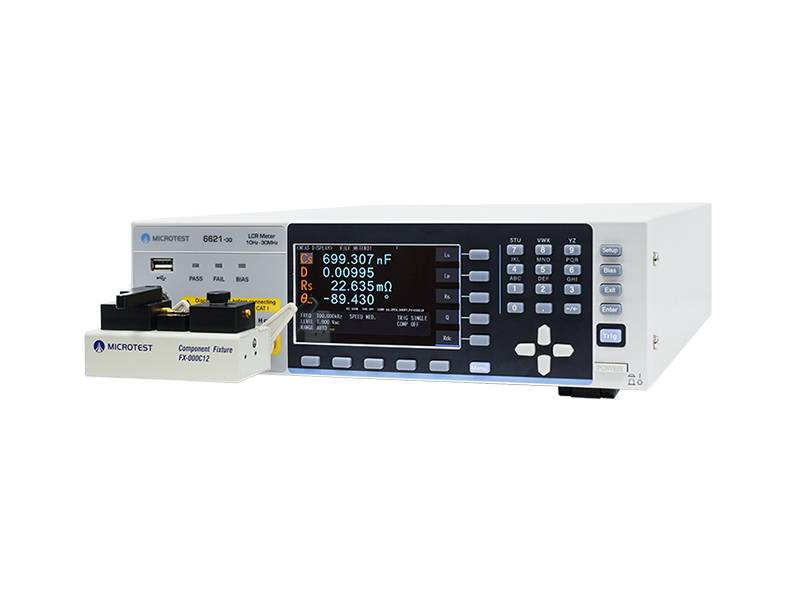

• FX-000C12 SMD Test Fixture
• FX-000C19 DIP Test Fixture
• FX-000C20 Liquid Dielectric Material Test Fixture
• FX-LR0001 Automatic Level Compensation Fixture
• FX-0000C4 DIP Test Fixture
• TL-000003 RS-232 Cable (180cm)
• TL-000007 USB Cable (180cm I Type-A TO Type-B)
• OP-662101 Supports GPIB Interface
• OP-662102 Built-in DC Bias Voltage ±12V
• 6621+ Series DC Bias Current Test System
