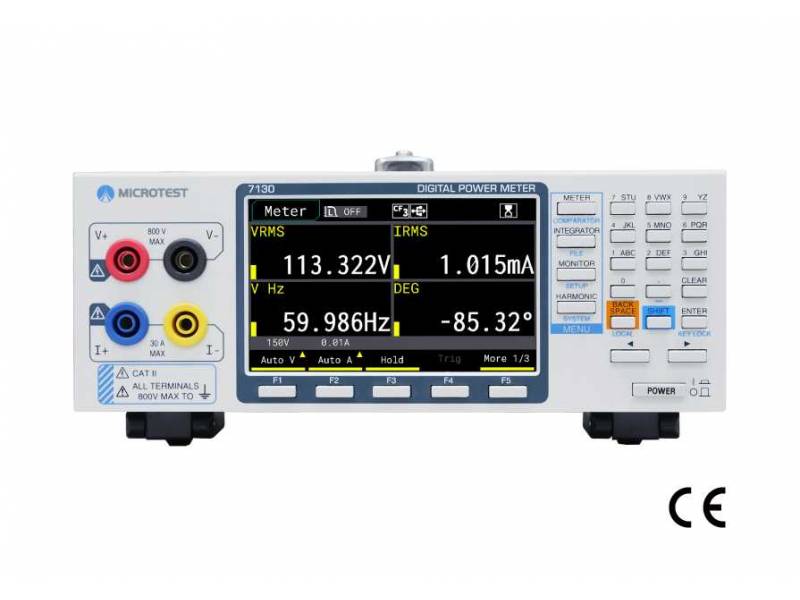

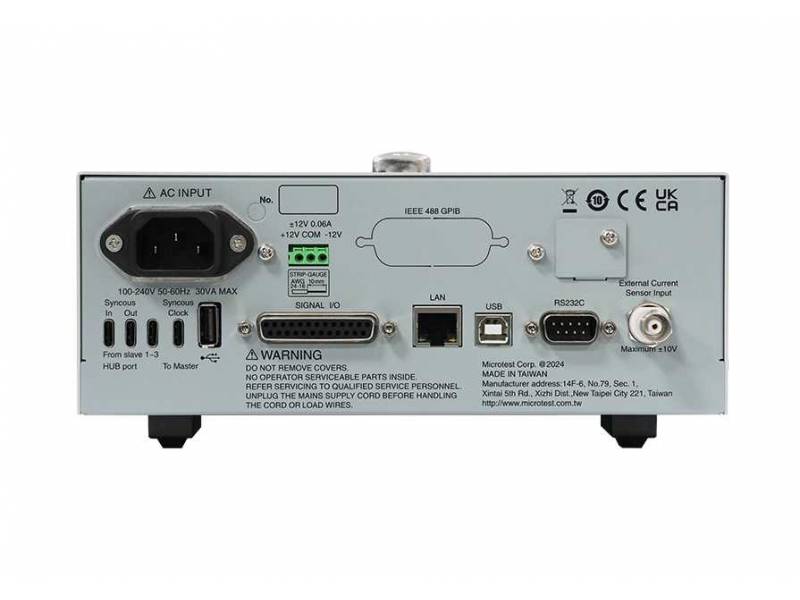

Miernik mocy Microtest 7130 AC/DC

Wyposażenie standardowe:

• TL-PM0001 Kabel testowy - czerwony (100 cm)
• TL-PM0002 Kabel testowy - czarny (100 cm)
• TL-PM0003 Przewód testowy-niebieski (100cm)
• TL-PM0004 Przewód testowy-żółty (100 cm)
• Przewód zasilający
•  Oprogramowanie PC Link

Wyposażenie opcjonalne:

• Skrzynka testowa F71201
• TL-000006 Kabel Ethernet (150 cm)
• TL-000007 Kabel USB (180 cm od typu A do typu B)
• AX-PM0001 Sonda testowa - czerwona
• AX-PM0002 Sonda testowa-czarna
• AX-PM0003 Zaciski krokodylkowe-żółte
• AX-PM0004 Zaciski krokodylkowe-niebieskie
• TL-000014 Kabel D-Sub-25M DO 25M (180cm)
• Czujnik Halla (AC 500A/ 4V)
• Przekładnik prądowy (AC 100A/ 1V)

Prezentacja funkcji/Zastosowanie

Analiza do 50 harmonicznych z wyświetlaniem harmonicznych parzystych i nieparzystych

Miernik mocy MICROTEST 7130 jest zgodny ze standardami pomiaru harmonicznych IEC 61000-4-7 i obsługuje analizę harmonicznych do 50. rzędu. Wyniki pomiarów są wyświetlane numerycznie, zapewniając precyzyjną analizę kluczowych parametrów harmonicznych, w tym napięcia, prądu, mocy, procentowego zniekształcenia napięcia, procentowego zniekształcenia mocy, kąta fazowego napięcia i kąta fazowego prądu.

W trybie analizy harmonicznych inżynierowie mogą wybrać wyświetlanie harmonicznych nieparzystego lub parzystego rzędu. Skupienie się na harmonicznych nieparzystego rzędu pomaga szybko zidentyfikować problemy, takie jak obciążenia nieliniowe lub zniekształcenia napięcia, umożliwiając precyzyjne wskazanie czynników wpływających na jakość zasilania.

Filtrowanie harmonicznych parzystego rzędu jest skuteczne w diagnozowaniu potencjalnych zagrożeń, takich jak nierównowaga obciążenia lub starzenie się sprzętu, upraszczając analizę danych i umożliwiając inżynierom szybkie dotarcie do źródła problemu.

Urządzenie wykorzystuje niezależne moduły pomiarowe, pozwalając inżynierom na jednoczesną analizę i integrację harmonicznych, umożliwiając monitorowanie i analizę w czasie rzeczywistym.

Power Integration Mode

W trybie integracji mocy MICROTEST 7130 dokładnie mierzy integrację prądu (Ah) i energii (Wh) w zakresie czasowym do 10 000 godzin. Pozwala to na długoterminowe monitorowanie zużycia energii i zapotrzebowania na prąd, dzięki czemu idealnie nadaje się do testowania trwałości silników / maszyn wirujących. Przyrząd obsługuje również przechowywanie danych za pośrednictwem standardowej komunikacji USB Host.

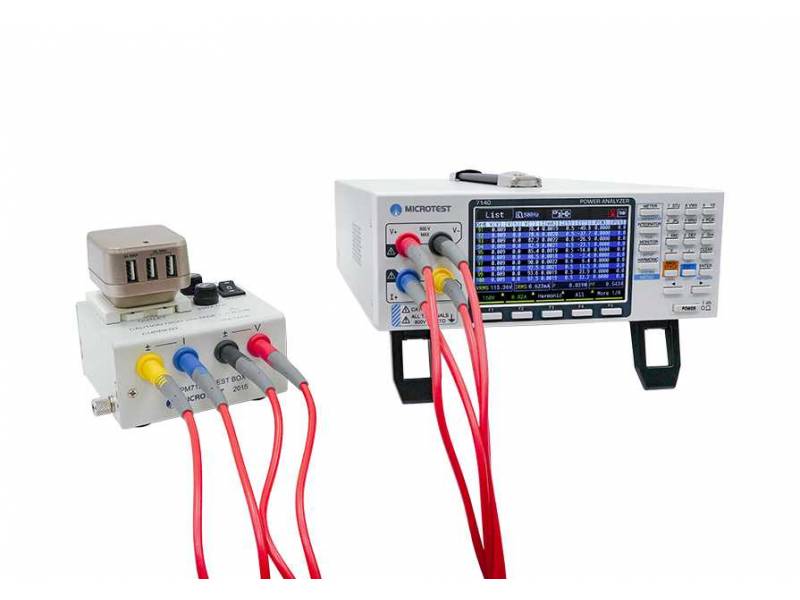

Przednie zaciski wejściowe napięcia/prądu dla łatwego podłączenia

Zaciski wejściowe do pomiaru napięcia/prądu mają konstrukcję skierowaną do przodu, umożliwiając szybkie i wygodne połączenie ze skrzynką przyłączeniową F71201. Kable połączeniowe F71201 można podłączyć bezpośrednio do miernika mocy 7130, umożliwiając podłączenie urządzeń DUT (takich jak wtyczki AC) do skrzynki przyłączeniowej w celu uzyskania funkcjonalności plug-and-play, eliminując kłopoty z ręcznym okablowaniem.

Obsługa przełączania między trybami pomiaru wysokiego i niskiego prądu - Wyeliminowanie podłączania ręcznego

Większość przyrządów do pomiaru mocy nie może automatycznie dostosować okablowania, aby skompensować wewnętrzną rezystancję mierników prądu i napięcia, co wpływa na pomiary zużycia energii. Inżynierowie zazwyczaj muszą stosować prawidłową metodę okablowania (okablowanie U-I / I-U), aby zapewnić precyzyjny pomiar mocy w trybie gotowości.

W trybie miernika może być wyświetlanych do 4/8/16 zestawów parametrów jednocześnie

Automatyczna ocena PASS/FAIL

Funkcja filtrowania obwodu i częstotliwości

Current Sensor Input

MICROTEST 7130 zapewnia maksymalne wejście 800V i 30A. W przypadku konieczności pomiaru prądu przekraczającego 30A, do testów można zakupić cęgi prądowe z wejściem napięciowym lub czujniki prądu.
