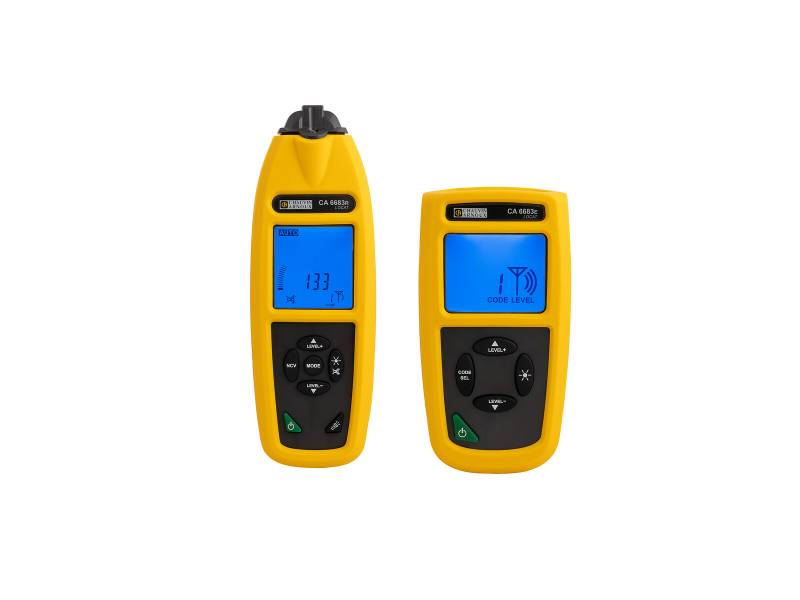

CA 6683 LOCAT Lokalizator kabli CHAUVIN ARNOUX
Lokalizator kabli CA 6683 LOCAT (lokalizator i transmiter)
Oszczędzaj czas i pracuj efektywnie z Chauvin Arnoux
Przegląd produktu
CA 6683 LOCAT to niezbędne narzędzie do wszystkich prac związanych z konserwacją, renowacją i modernizacją instalacji. Umożliwia szybkie lokalizowanie przewodów elektrycznych oraz metalowych rur wodociągowych i grzewczych w ścianach i podłogach. Oferuje diagnostykę instalacji elektrycznych pod napięciem i bez napięcia, identyfikując gniazdka, przełączniki oraz bezpieczniki podłączone do obwodu.
- Tylko jedno narzędzie do lokalizacji przewodów elektrycznych i metalowych rur
- Proste w obsłudze, gotowe do użycia od razu po rozpakowaniu
- Działa z zasilaniem włączonym i wyłączonym
- Zakres identyfikacji napięcia zewnętrznego: 12 V, 50 V, 120 V, 230 V i 40 V 50/60 Hz lub DC
- Dystans detekcji z nadajnikiem: do 2 m (tryb jednobiegunowy)
- Zgodny z IEC 61010 300 V CAT III
Kluczowe cechy
- Intuicyjna obsługa - duży, czytelny podświetlany wyświetlacz i automatyczna regulacja mocy nadawania/czułości detekcji
- Sygnalizacja napięcia - nadajnik sygnalizuje niebezpieczeństwo i wskazuje wartość napięcia
- Cyfrowe kodowanie sygnału - zapobiega zakłóceniom, z możliwością regulacji mocy dla dokładniejszej detekcji
- Konfigurowalny kod identyfikacyjny - umożliwia jednoczesne użycie do 7 nadajników
- Wbudowana latarka - ułatwia pracę w słabo oświetlonych miejscach
- Tryb cichy - możliwość wyłączenia sygnału dźwiękowego
- Regulowana czułość - automatyczna lub ręczna dla lepszej selektywności
- Detekcja napięcia bez kontaktu (NCV) - 12 V do 1000 V AC przy 50/60 Hz
- Zasilanie bateryjne - 6 x 1,5 V LR03/AAA dla każdego urządzenia
- Kompletny zestaw - dostarczany w wytrzymałej walizce z akcesoriami do różnych konfiguracji
Prezentacja funkcji
CA 6683 LOCAT oferuje dwie metody pomiarowe w zależności od konfiguracji instalacji. Pozwala szybko i precyzyjnie zlokalizować przebieg przewodów elektrycznych w ścianach, a także zidentyfikować gniazdka należące do tego samego obwodu.
Urządzenie automatycznie wykrywa i wyświetla poziom napięcia w badanym obwodzie. Pozwala również szybko zlokalizować miejsce przerwania obwodu w ścianie, co jest nieocenione podczas napraw i modernizacji instalacji.
Wystarczy podłączyć nadajnik do gniazdka, aby łatwo znaleźć odpowiedni bezpiecznik w rozdzielnicy. Funkcja ta znacznie przyspiesza diagnostykę i naprawy instalacji elektrycznych, szczególnie w starszych budynkach z niekompletną dokumentacją.
CA 6683 LOCAT szybko wykrywa przyczynę usterki w przypadku wystąpienia zwarcia w instalacji. Pomaga precyzyjnie zlokalizować miejsce problemu, minimalizując konieczność niszczenia ścian lub podłóg podczas napraw.
Lokalizator umożliwia wykrywanie usterek w systemach ogrzewania podłogowego z nieekranowanymi rezystancjami grzejnymi, co pozwala na precyzyjne naprawy bez konieczności demontażu całej podłogi.
CA 6683 LOCAT skutecznie wykrywa metalowe rury grzewcze ukryte w ścianach lub podłogach. Pozwala to uniknąć przypadkowego uszkodzenia instalacji podczas prac remontowych lub montażowych.
Specyfikacja techniczna
| Parametr | Nadajnik CA 6683E | Odbiornik CA 6683R |
|---|---|---|
| Wyświetlacz | Podświetlany graficzny LCD | Podświetlany graficzny LCD |
| Wyświetlane informacje | Poziom mierzonego napięcia, polaryzacja (AC lub DC), moc sygnału, status baterii, kod identyfikacyjny, obecność wysokiego napięcia | Amplituda sygnału, czułość detekcji, kod identyfikacyjny nadajnika, siła sygnału, status baterii, obecność wysokiego napięcia |
| Zakres identyfikacji napięcia | 12 V, 50 V, 120 V, 230 V i 40 V 50/60 Hz lub DC ± 2,5% | - |
| Częstotliwość sygnału | 125 kHz | - |
| Moc sygnału | Regulowana (3 poziomy) | - |
| Dystans detekcji z nadajnikiem | - | - tryb jednobiegunowy: typowo 2 m - tryb dwubiegunowy: typowo 0,5 m - pojedyncza linia: do 2,5 m |
| Detekcja napięcia bez kontaktu (NCV) | - | 12 V do 1000 V AC przy 50/60 Hz |
| Dodatkowe funkcje | - | Latarka, wyciszenie sygnału dźwiękowego |
| Zasilanie | 6 x 1,5 V LR03/AAA | 6 x 1,5 V LR03/AAA |
| Bezpieczeństwo | Zgodny z IEC 61010 300 V CAT III | Sonda typu F zgodna z IEC 61010-031 300 V CAT III |
| Temperatura pracy/przechowywania | 0 do 40°C/-20 do +60°C | 0 do 40°C/-20 do +60°C |
| Wymiary/Waga | Ok. 160 x 84 x 40 mm / 350 g | Ok. 198 x 67 x 36 mm / 310 g |

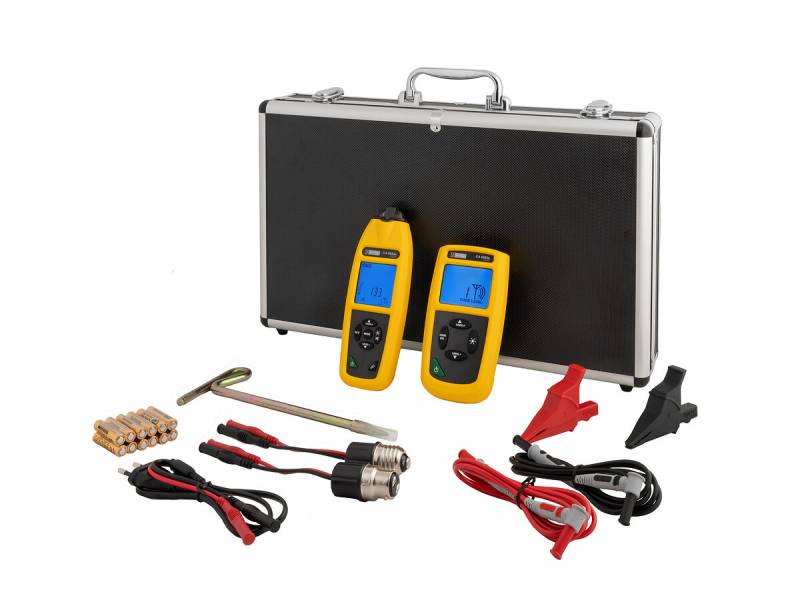

Akcesoria w zestawie
- 1 nadajnik CA6683E i 1 odbiornik CA6683R dostarczane w walizce
- 1 zestaw 2 krokodylków
- 1 uziom w kształcie litery T
- 1 zestaw 3 adapterów: wtyczka sieciowa P/N, oprawka bagnetowa B22 i oprawka śrubowa E27
- 2 zestawy po 6 baterii alkalicznych 1,5 V LR03/AAA
- 1 instrukcja obsługi w 5 językach
- 1 certyfikat weryfikacji
