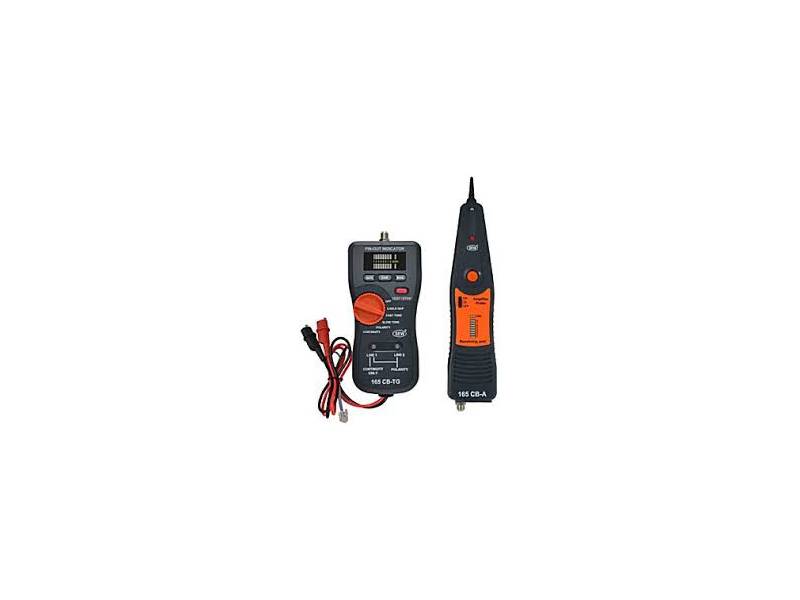

SEW 165CB Lokalizator kabli, tester złacz RJ45, USB, BNC, generator telefoniczny

Przegląd produktu

Wielofunkcyjny tester kabli 165 CB to idealne narzędzie do testowania prawidłowej konfiguracji pinów dla różnych rodzajów kabli.

• Do testowania
• RJ45/RJ11
• USB
• COAX
• Kabel BNC
• Kabel wielożyłowy
• Funkcja automatycznego skanowania i ręcznego sprawdzania
• Ostrzeżenie dźwiękowe o stanie przewodu
• 2 wskaźniki modułu LED na jednostce głównej, które mogą pełnić zarówno funkcję nadajnika, jak i odbiornika do testowania kabli RJ45/RJ11. Użytkownicy nie muszą korzystać z jednostki odbiorczej.
• 165 CB zapewnia różnorodne możliwości sprawdzania ciągłości kabla, stanu rozwarcia, stanu zwarcia i braku okablowania.
• Test przewodu uziemiającego (ekranowanego).
• Wskaźnik LED stanu przewodu.
• Źródło zasilania: bateria 9V

W zestawie 165CB:

LOKALIZATOR (165 CB-A)

• Lokalizator służy do wyszukiwania i identyfikacji kabli i przewodów w wiązce bez naruszania ich izolacji.
• Pracuje z dowolnym generatorem tonowym do identyfikacji przewodów.
• Regulacja głośności dla zwiększenia czułości i dostrojenie do różnych warunków roboczych.
• Włącznik zasilania umieszczony poniżej płaszczyzny obudowy chroni przed przypadkowym włączeniem sondy i rozładowaniem baterii.
• Zasilanie baterią 9V dowolnego typu i czas pracy około 100 godzin.
• Gniazdo typu jack do podłączenia słuchawek lub mikrotelefonu.

TESTER / GENERATOR TELEFONICZNY (165 CB-TG) Funkcje generatora tonowego:

• Tester/generator jest idealnym narzędziem do lokalizacji i identyfikacji zarówno par kablowych, jak i pojedynczych przewodów.
• Przyrząd 165 CB-TG posiada nie tylko funkcję generatora tonowego, ale może również służyć jako tester ciągłości i polaryzacji przewodów.
• Test złączy RJ45, USB, BNC.
• Przełącznik rodzaju sygnału tonowego (szybki / wolny) zlokalizowany wewnątrz testera.
• Dwie dwukolorowe diody LED do identyfikacji żył (Line 1 i Line 2) w parze linii telefonicznej.
• Dwie izolowane końcówki krokodylkowe oraz 4-przewodowy kabel z wtykiem modułowym o dużej trwałości.
• Funkcja sygnału tonowego i testu ciągłości są dostępne tylko w żyle 1. wtyku modułowego.

Kluczowe cechy

Sonda wzmacniacza

• Sonda wzmacniacza jest przeznaczona do identyfikacji i śledzenia przewodów lub kabli w grupie bez uszkadzania izolacji.
• Funkcja latarki ułatwia śledzenie przewodów w ciemności.
• Wskaźnik LED siły sygnału.
• Regulacja głośności dla zwiększenia czułości i dostosowania do środowiska pracy.
• Wbudowany przycisk ON/OFF zapobiega rozładowaniu baterii.
• Współpracuje z dowolnym generatorem tonów do identyfikacji przewodów.
• Zasilanie dowolną baterią 9V o żywotności około 100 godzin.
• Gniazdo telefoniczne jest przeznaczone dla zestawu słuchawkowego lub słuchawki.

Generator tonów

• Generator tonów jest doskonałym narzędziem do lokalizowania i identyfikowania par przewodów lub pojedynczych żył.
• Dwie dwukolorowe diody LED dla Line1 i Line2 wskazują polaryzację linii telefonicznych.
• Identyfikacja końcówki i dzwonka linii telefonicznej
• Identyfikacja stanu linii telefonicznej: linia czysta, linia zajęta i linia dzwoniąca.
• 165 CB służy nie tylko jako generator tonów, ale także jako tester ciągłości i polaryzacji.
• Użytkownicy mogą wybrać szybki lub wolny podwójny ton za pomocą przełącznika obrotowego.
• Urządzenie posiada zaciski typu aligatora, modułowy kabel z 4 żyłami z mocnym złączem.
• Funkcje tonu i ciągłości są stosowane tylko do linii 1. (złącze modułowe)

Dane techniczne

Master unit & Tone Generator (165 CB-TG)

Amplifier Probe & Receiving unit (165 CB-A)

General
