Standard rezystancji Ohm-Labs 100-0 Zero Ohm, 50 nanoomów, 5A w trybie ciągłym

Przegląd produktu

Standard rezystancji Ohm-Labs 100-0 Zero Ohm, < 50 nanoomów, 5A w trybie ciągłym

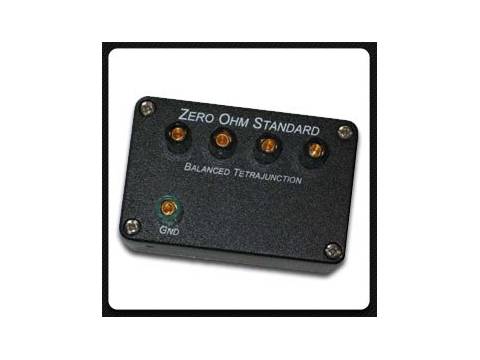

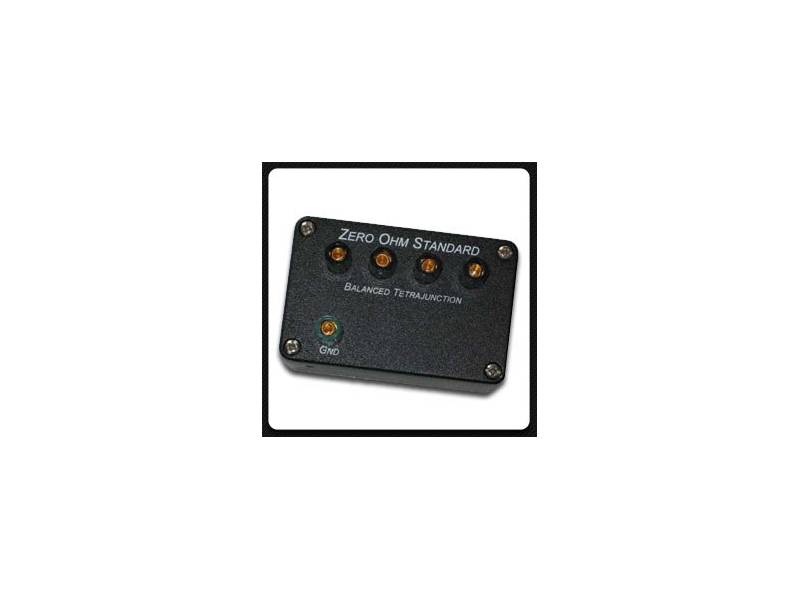

Ohm-Labs 100-0 Zero Ohm Standard to czteroprzewodowy wzorzec zera omów do weryfikacji multimetrów o długiej skali, mikroomomierzy lub innych urządzeń wymagających prawdziwej kontroli zwarcia.

Zero omów w dowolnej konfiguracji połączeń uzyskuje się za pomocą tetrajunction. Tetrajunction to idealne połączenie czterech przewodów, w którym prąd przepływający przez dowolne dwa z nich nie powoduje spadku potencjału na pozostałych dwóch.

W oparciu o prace wykonane przez B.V. Hamona i innych w NIST (dawniej NBS), konstrukcja „miedzianego dysku i słupka” została oceniona, a następnie skomercjalizowana w Leeds & Northrup's Hamon Transfer Standards.

Weryfikacja standardu 100-0 może być przeprowadzona poprzez przepuszczenie prądu przez różne pary zacisków i zanotowanie potencjału na pozostałej parze.

100-0 jest fabrycznie ustawiony na mniej niż 50 nanoomów w dowolnej konfiguracji połączeń. Złącze tetrajunction nie ulega mierzalnemu dryftowi w czasie.

Gniazda są wykonane z pozłacanej miedzi tellurowej o niskim emfazie termicznej. Uziemienie obudowy zapewnia redukcję zakłóceń elektrycznych.
