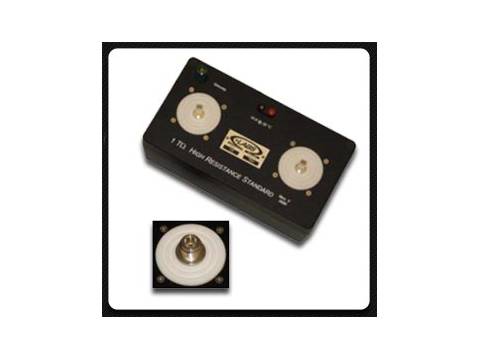

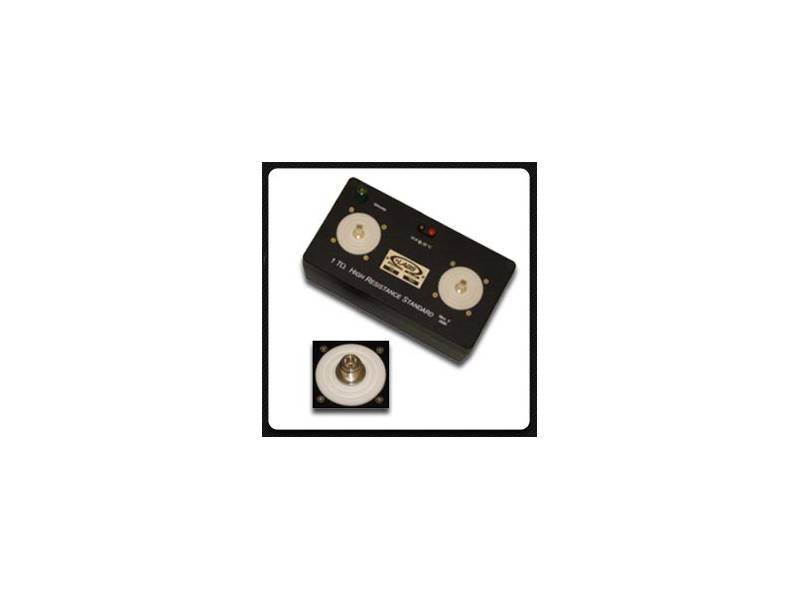

Standardy wysokiej rezystancji Ohm-Labs serii 100, zabezpieczone, od 1 MΩ do 10 TΩ

Przegląd produktu

Standardy wysokiej rezystancji Ohm-Labs serii 100, zabezpieczone, od 1 MΩ do 10 TΩ

Ohm-Labs jest liderem w dziedzinie ochronnych wzorców wysokiej rezystancji, pierwszym, który wyprodukował tę konstrukcję komercyjnie i najbardziej doświadczonym, z setkami ochronnych wzorców wysokiej rezystancji dostarczonych do laboratoriów na całym świecie.

Ochronne wzorce wysokiej rezystancji serii 100 są przeznaczone do użytku laboratoryjnego bądź w kalibracji terenie. Ich niskie współczynniki temperaturowe pozwalają na stosowanie ich w różnych środowiskach bez utraty dokładności. Hermetycznie uszczelniona konstrukcja zapewnia odporność na zmiany ciśnienia barometrycznego i wilgotności względnej. Umiarkowane wibracje i wstrząsy nie mają na nie wpływu. Niska reaktancja pozwala na stosowanie ich jako wzorców DC lub AC. Wszystkie modele są umieszczone w wytrzymałej, odlewanej ciśnieniowo aluminiowej obudowie.

Podłączenie odbywa się za pomocą złączy typu N, odizolowanych od obudowy. Osłony złączy są mostkowane przez rezystor nominalnie równy wzorcowi, dla napięcia ochronnego na potencjale pomiarowym. Każdy z zacisków może być wysoki.
Dostępne są złącza typu Triax lub BNC, a wzorzec może być podłączony do użytku jako wzorzec kalibracji elektrometru.

Osłony są wewnętrznie połączone rezystorem o wysokiej wartości, nominalnie równej standardowej. Zapewnia to zrównoważone napięcia ochronne dla dowolnego typu systemu pomiarowego o dowolnym stosunku.

Do uziemienia obudowy służy 5-drożny izolowany słupek wiążący dla wtyków bananowych lub końcówek widełkowych.

W zestawie znajduje się termistor 10 K (nominalnie, przy 25 °C) do monitorowania wewnętrznej temperatury wzorca. Podłączenie odbywa się za pomocą standardowych wtyków bananowych mini 2 mm. Zawarty w zestawie 10K (nominalnie przy 25°C) termistor służy do pomiaru temperatury standardu rezystancyjnego. Wszystkie modele spełniają normę ISO17025 akredytowanego laboratorium dla wyznaczonych 2 wartości napięcia i temperaturowego współczynnika.

Wszystkie wzorce rezystancji Ohm-Labs są objęte pięcioletnią gwarancją.
