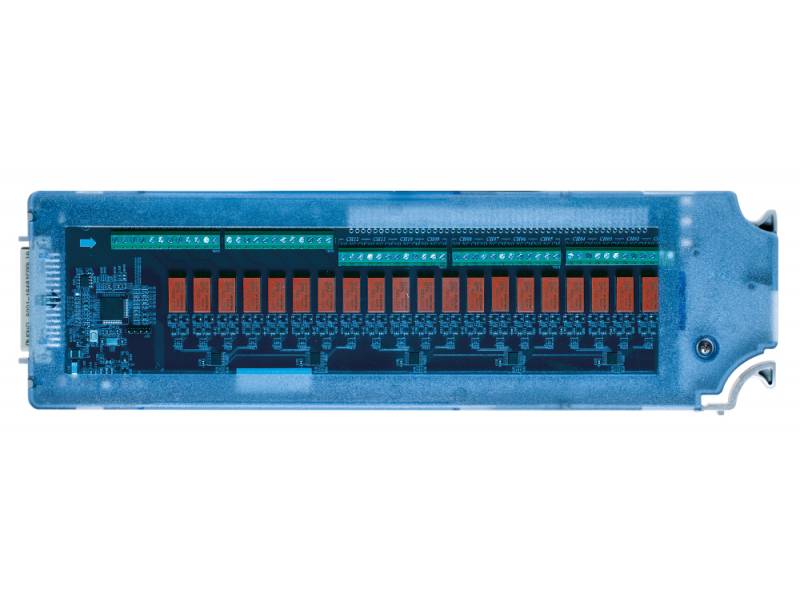

GWinstek DAQ-908 Moduł multipleksera, 20-kanałów przekaźnikowy

Przegląd produktu

GWinstek DAQ-908, to uniwersalny moduł przełączający z 20 niezależnymi przekaźnikami SPDT (Single Pole Double Throw), może być używany do cyklicznego zasilania urządzeń testowanych (DUT), sterowania lampkami sygnalizacyjnymi oraz wskaźnikami stanu. DAQ-908 może również aktywować zewnętrzne przekaźniki mocy i zawory elektromagnetyczne.

W połączeniu z modułami macierzowymi i multiplekserami możliwe jest dostosowanie systemów przełączających do indywidualnych potrzeb. Styki o parametrach 300 V i 1 A pozwalają na przełączanie mocy do 50 W, co w zupełności wystarcza dla wielu zastosowań związanych z przełączaniem linii zasilających.

Kluczowe cechy

Typ:
Moduł przełączający / sterujący (Actuator / General Purpose Switch)

Kanały:
20 niezależnych kanałów

Typ przekaźnika:
SPDT (Single Pole Double Throw) / Form C

Napięcie przełączające (maks.):
300 V

Częstotliwość operacyjna (maks.):
10 MHz

Szum termiczny (EMF):
< 4 μV

Zastosowania:

• Przełączanie mocy w liniach zasilających

• Cykliczne włączanie/wyłączanie zasilania urządzeń (power cycling)

• Sterowanie lampkami kontrolnymi i wskaźnikami stanu

• Aktywacja zewnętrznych przekaźników mocy i zaworów elektromagnetycznych

• Integracja z matrycami i multiplekserami w niestandardowych systemach przełączania
