Zestaw PROMO: 12-bit Oscyloskop RIGOL DHO924S + multimetr SANWA CD800F

Producent:

Rigol
Cena:

3 351,00 zł netto
4 121,73 zł brutto (23% VAT)

Zapytaj o produkt

UWAGA! Wyjątkowy zestaw! Nowoczesny oscyloskop a za 1 PLN dotrzymasz renomowany japoński multimetr CD800F.

Kup zestaw urządzeń i zaoszczędź! Ceny urządzeń poza zestawem:

  1. DHO924S – cena 3350zł
  2. CD800F – cena 140 zł

Zestaw:

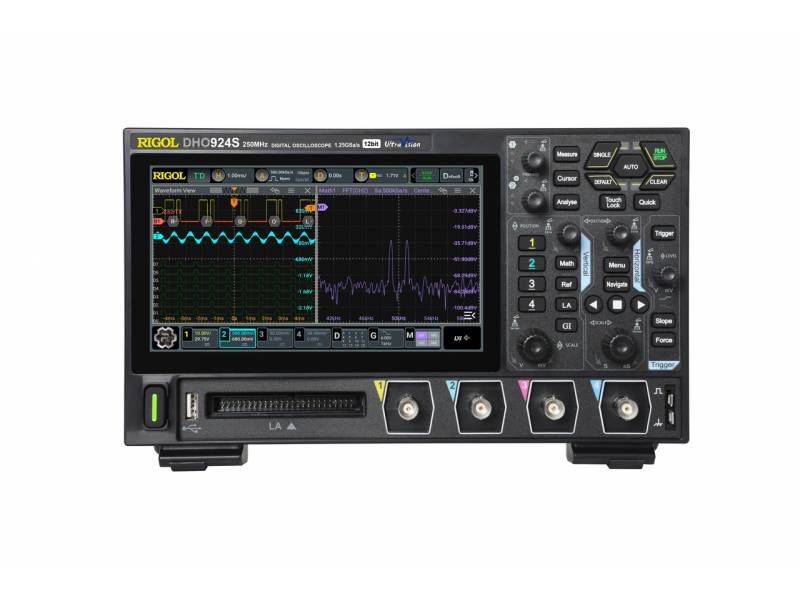

DHO924S (4 kanały; Pasmo 250 MHz; 12-bitowa rozdzielczość pionowa; Próbkowanie 1.25 GSa/s; + 1 CH 25MHz AWG;

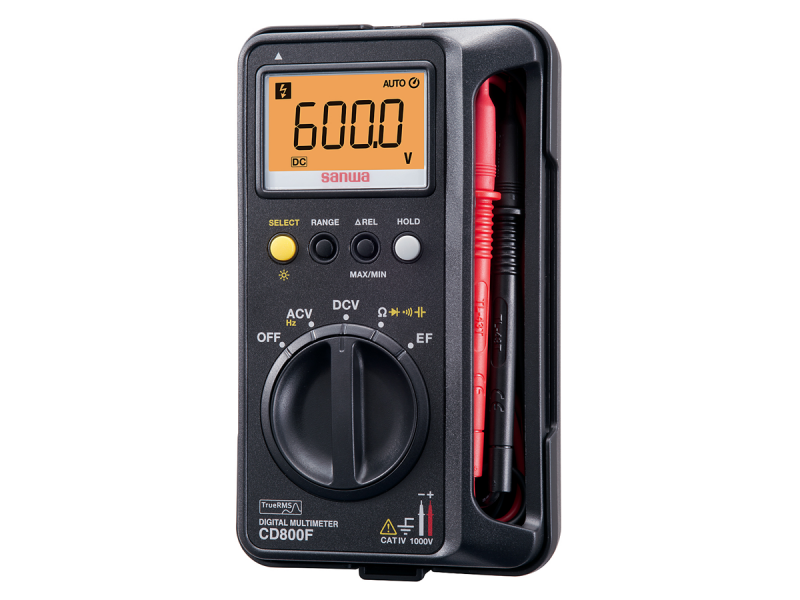

Multimetr cyfrowy SANWA CD800FAC/DC, odczyt 6000, dokł. 0,8%

*Promocja trwa do 31.12.2025

-----------------------------------------------------------------------------------------------------------------------

Przegląd produktu

  • Funkcje pomiarowe
  • Napięcie przemienne do 1000V
  • Napięcie stałe do 1000V
  • Pojemność w zakresach 60nF - 600μF
  • Rezystancja w zakresach 600Ω - 60MΩ
  • Częstotliwość w zakresach 100 Hz - 100kHz
  • Akustyczny test ciągłości (rezystancja progowa ok. 50Ω)
  • Test diody
  • Dokładność podstawowa
  •  0,8%
  • Wyświetlacz
  • LCD, 4 cyfry, 7-segmentowy
  • Maksymalne wskazanie: 6 000
  • Podświetlenie wyświetlacza
  • Cechy dodatkowe
  • Próbkowanie 5 razy/s
  • Maksymalna rozdzielczość 0,1mV(DC) / 1mV(AC) / 0,1Ω / 0,01Hz / 0,01nF
  • Detekcja pola elektrycznego
  • Pomiar relatywny
  • Pamięć zmierzonej wartości - tryb HOLD
  • Pamięć wartości maksymalnej i minimalnej (MAX/MIN)
  • Automatyczny/ręczny dobór zakresu
  • Automatyczny wyłącznik zasilania (auto - off)
  • Pomiar wartości skutecznej (TrueRMS) w zakresie od 45Hz do 500Hz
  • Wskaźnik wyładowania baterii
  • Mocna, kompaktowa obudowa z miejscem na sondy pomiarowe
  • Bezpieczeństwo (kat. IV 1000V)
  • Dołączone akcesoria
  • Przewody pomiarowe
  • Bateria
  • Instrukcja obsługi
  • Gwarancja
  • 24 miesiące

----------------------------------------------------------------------------------------------------

Przegląd serii DHO900

Seria DHO900 to nowy, ekonomiczny oscyloskop cyfrowy firmy RIGOL o wysokiej wydajności. Mimo kompaktowej konstrukcji, oscyloskop oferuje doskonałą wydajność. Charakteryzuje się szybkością przechwytywania do 1 000 000 wfms/s (w trybie UltraAcquire), głębokością pamięci 50 Mpts, rozdzielczością 12 bitów i niskim poziomem szumów. Seria DHO900 obsługuje 16 kanałów cyfrowych. Wszystkie urządzenia z serii DHO900 są wyposażone w standardowy kanał cyfrowy i mogą być używane do analizy sygnałów cyfrowych za pomocą sondy analizy logicznej PLA2216. Jeden przyrząd może przeprowadzić analizę zarówno sygnałów analogowych, jak i cyfrowych, aby spełnić wbudowane scenariusze projektowe i testowe. Dzięki przystępnej cenie odpowiadającej zakupowi przyrządu klasy podstawowej, można uzyskać dostęp do automatycznej analizy magistrali szeregowej i równoległej, analizy wykresu Bodego i innych funkcji, aby spełnić wymagania testowe w dziedzinie R&D, edukacji i badań naukowych

- Pasmo przenoszenia od 125 MHz do 250 MHz.
- 1-kanałowy generator przebiegów o szerokości pasma 25 MHz (Tylko w modelach DHO900S)
- W zestawie dekodery dla I²C, SPI i RS232/UART, CAN i LIN!
- Gwarantuje wydajność produktu dzięki małej, smukłej i przenośnej konstrukcji.
- Wyposażony w interfejs typu C, może być zasilany przez power bank, co dodatkowo zwiększa komfort użytkowania i skutecznie spełnia różne potrzeby aplikacji.

- 250MHz

- Do 1.25 GSa/s

- Maks. 50 Mpts

ekran dotykowy 7" (1024x600)

Kluczowe cechy

  • Maks. Szerokość pasma analogowego: 250 MHz
  • Bardzo niski poziom szumów, czystszy sygnał, brak pomijania małych sygnałów
  • 12-bitowa rozdzielczość pionowa z 4096 poziomami kwantyzacji, 16-krotnie wyższy poziom kwantyzacji niż 8-bitowy, wygodny do testowania małych sygnałów dla wszystkich modeli tej serii.
  • 4 kanały analogowe.
  • Maks. częstotliwość próbkowania w czasie rzeczywistym 1,25 GSa/s
  • 16 kanałów cyfrowych (standard) *(konieczność dokupienia sondy logicznej PLA2216)
  • Maks. głębokość pamięci 50 Mpts
  • Zakres czułości pionowej: 200 μV/div do 10 V/div
  • Maks. szybkość przechwytywania 1 000 000 wfms/s (w trybie UltraAcquire)
  • Cyfrowy wyświetlacz fosforowy z 256-poziomową klasyfikacją intensywności w czasie rzeczywistym
  • Integracja funkcji AFG, analizy wykresu Bode, histogramu, analizy sygnału cyfrowego itp.
  • Funkcja wyszukiwania kształtu fali i nawigacji umożliwia szybsze debugowanie anomalii sygnału
  • Pojemnościowy ekran wielodotykowy 7" (1024x600)
  • Zupełnie nowe pokrętło Flex Knob zapewnia przyjazne dla użytkownika doświadczenie
  • Interfejsy USB Device & Host, LAN i HDMI (standard) dla wszystkich modeli z tej serii
  • Nowatorska i delikatna konstrukcja przemysłowa, łatwa w obsłudze
  • Unikatowa obsługa aktualizacji wersji online
  • Obsługuje standardową instalację stojaka na monitor, co skutecznie oszczędza miejsce na biurku i sprawia, że stół warsztatowy jest bardziej przestronny
  • Wymiary: 265,35 mm (szer.) x 161,75 mm (wys.) x 77,38 mm (gł.)
  • Waga (bez opakowania): 1,78 kg
  • Obsługuje wyzwalanie i dekodowanie magistral RS232/UART, I2C, SPI, CAN i LIN

Akcesoria standardowe:

1 x zasilacz
1 x Kabel z wtyczką bananową do uziemienia
4 x Sonda pasywna PVP2350 350MHz

Porównanie modeli

ModelDHO914DHO914SDHO924DHO924S
Szerokość pasma125 MHz250 MHz
Kanały analogowe4 analogowe + 16 cyfrowych (opcjonalna sonda logiczna PLA2216)
 AWGNIE TAKNIETAK
Maksymalna pamięć

 50 Mpts(jeden kanał);

25 Mpts (dwa kanały);

10 Mpts (wszystkie kanały)

Przechwytywanie przebiegów

1,000,000wfms/s (UltraAcquire Mode)

30 000 wfms/s (tryb wektorowy)

Częstotliwość próbkowania1,25 GSa/s (jeden kanał), 625 MSa/s (dwa kanały), 312,5 MSa/s(wszystkie kanały)

Prezentacja funkcji

12-bitowa wysoka rozdzielczość

12bit - rozdzielczość pionowa 4096 poziomów kwantyzacji,

16-krotność poziomu kwantyzacji przy 8 bitach,

testowanie małych sygnałów jest wyjątkowo poręczne.

Obsługa zasilania typu C
Dzięki konstrukcji interfejsu zasilania typu C, do zasilania DHO900 potrzebny jest tylko przenośny zasilacz, co umożliwia testowanie w terenie.

Kompaktowy wygląd

Seria DHO800 ma kompaktowy rozmiar i obsługuje standardową podstawę monitora, co skutecznie zmniejsza powierzchnię zajmowaną na biurku i zapewnia więcej miejsca na stacji roboczej.

7-calowy ekran dotykowy o wysokiej rozdzielczości

Seria DHO900 oferuje 7-calowy ekran dotykowy o wysokiej rozdzielczości, dzięki czemu interakcja człowiek-komputer jest wygodniejsza.

Obsługa analizy wykresu Bode'a
Seria DHO900S jest standardowo wyposażona w funkcję analizy pętli wykresu Bode'a, która skutecznie zajmuje się analizą odpowiedzi pętli mocy przełączania.

Standardowe kanały cyfrowe
Cała seria DHO900 jest standardowo wyposażona w kanały cyfrowe, umożliwiające cyfrową analizę sygnału po sparowaniu z sondą analizy logicznej PLA2216.
