Standard wysokiego napięcia Ohm-Labs HVS - do 150 kV DC/ do 100 kV AC

Ohm-Labs produkuje precyzyjne rezystancyjne dzielniki wysokiego napięcia. Poprzez indywidualną charakterystykę każdego rezystora w dzielniku, minimalizuje się wpływ napięcia i mocy.

Wszystkie dzielniki wysokiego napięcia Ohm-Labs obejmują akredytowaną kalibrację ISO17025.
Do precyzyjnego pomiaru prądu przemiennego dostępny jest dzielnik indukcyjny wyłącznie prądu przemiennego.

Ohm-Labs HVS High Voltage Standard zawiera innowacje oparte na latach produkcji i kalibracji precyzyjnych dzielników wysokiego napięcia.

HVS wykorzystuje precyzyjnie dopasowane rezystory dla wysokiej dokładności; jest to zmodyfikowana struktura dzielnika Parka.

Sekcja niskiej rezystancji to standardowy rezystor Ohm-Labs serii 100. Można go usunąć w celu oddzielnej kalibracji lub wymienić na inny standard, aby zapewnić inne współczynniki. Po usunięciu standardu niskiej rezystancji HVS można używać jako precyzyjnego rezystora wysokiego napięcia.

Innowacyjna struktura ochronna zmniejsza błędy upływu, osłaniając każdy rezystor przy jego nominalnym napięciu. Struktura ochronna tworzy wtórny dzielnik z oddzielnym wyjściem do monitorowania napięcia podczas testów.

Rezystory wysokiego napięcia są zamknięte w akrylowej rurce, chroniącej je przed kurzem i zanieczyszczeniami. Wentylator niskiego napięcia odprowadza ciepło z górnej części dzielnika.

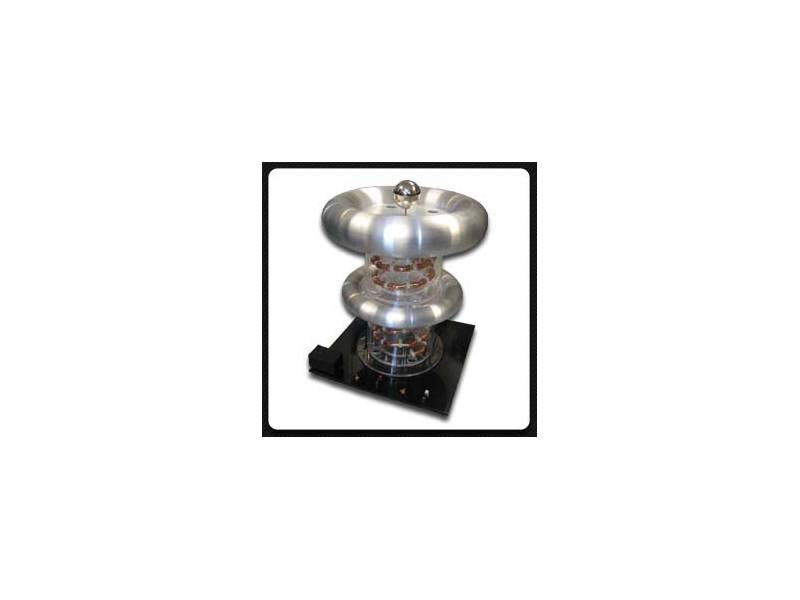

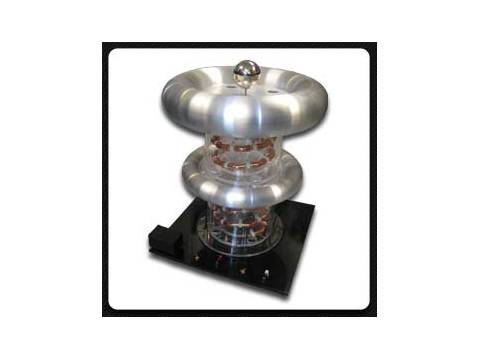

Podstawowa jednostka HVS obejmuje jeden stos wysokiego napięcia 50 kV (35 kV AC rms), jeden standard rezystancji  z serii 100, podstawę i górny toroid. Każda dodatkowa jednostka sumatora HVS-A obejmuje jeden stos 50 kV i pośredni toroid. Jednostki sumatora można łatwo układać w stosy, aby zwiększyć zakres napięcia.

Zestawy jednej jednostki bazowej HVS plus dodatkowe jednostki sumatora HVS-A można zamawiać jako HVS-100, HVS-150 itd.

Toroidy HVS, sekcje wysokiego napięcia, podstawa i standard rezystancji można łatwo zdemontować w celu bezpiecznego transportu. Dostępna jest specjalnie dopasowana walizka transportowa (poproś o HVS-Case).

W zestawie znajduje się akredytowana kalibracja ISO17025 do 150 kV DC i do 100 kV AC rms (50 lub 60 Hz).

Kluczowe cechy

• WYSOKA STABILNOŚĆ
• WYSOKA DOKŁADNOŚĆ
• UNIKALNA, OSŁONIONA STRUKTURA
• MODUŁOWA KONSTRUKCJA

Porównanie modeli HVS

Szczegółowe dane techniczne znajdują się w zakładce "Do pobrania".
